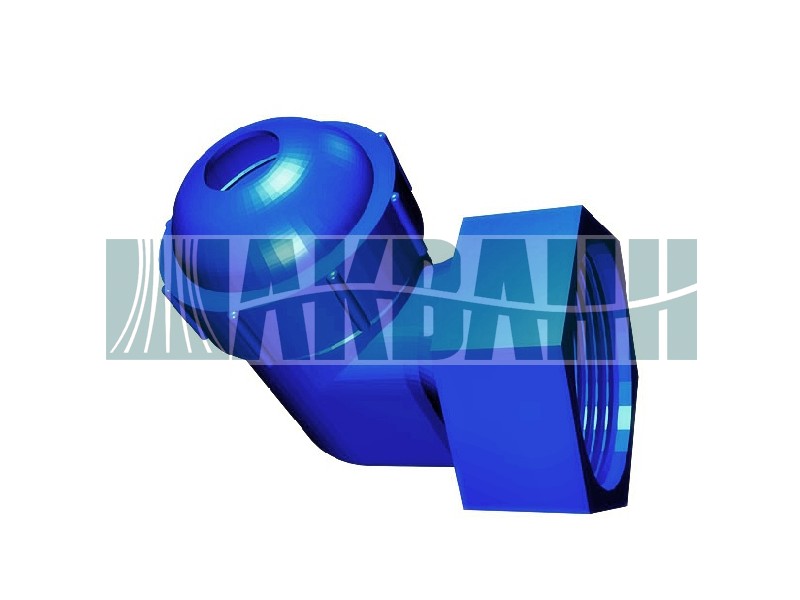

СТ-G1.25. Тангенциальная разбрызгивающая форсунка из ПНД/ПВД.



Форсунка изготавливается методом литья под давлением из ПНД марки 277-73 ГОСТ 16338 и ПВД марки 158-03-020 ГОСТ 16337.
Диаметр внешней посадочной резьбы 1.25”.
Применяется в системах с малым удельным расходом 2.7 - 3.8 м3/ч.
Диапазон значений давления на входе форсунки 1.5 - 4.0 м.вод.ст.

Технические характеристики форсунки -G1.25:

Модель

Диапазон рабочих давлений, м.вод.ст.

Диапазон рабочих расходов, м3

Усредненный коэффициент расхода

Радиус факела (форсунка направлена вверх), м

Высота факела (форсунка направлена вверх), м

Радиус факела (форсунка направлена вниз), м

СТ-G1.25

1.5 - 4.0

2.7 - 3.8

0.7

1.8 - 3.1

1.2 - 2.6

 0.62

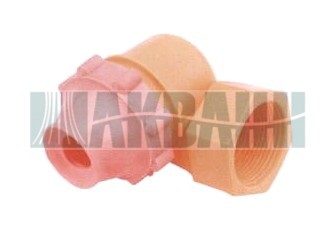

Галерея товара:
