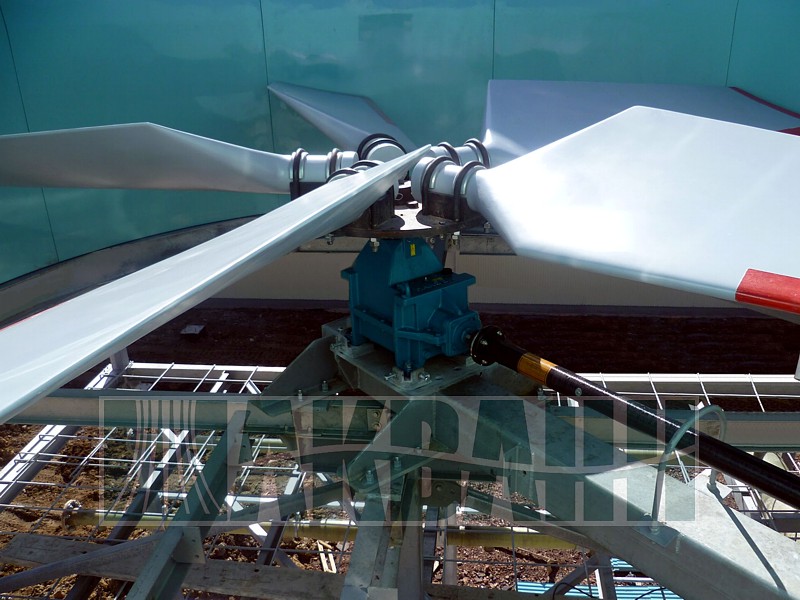

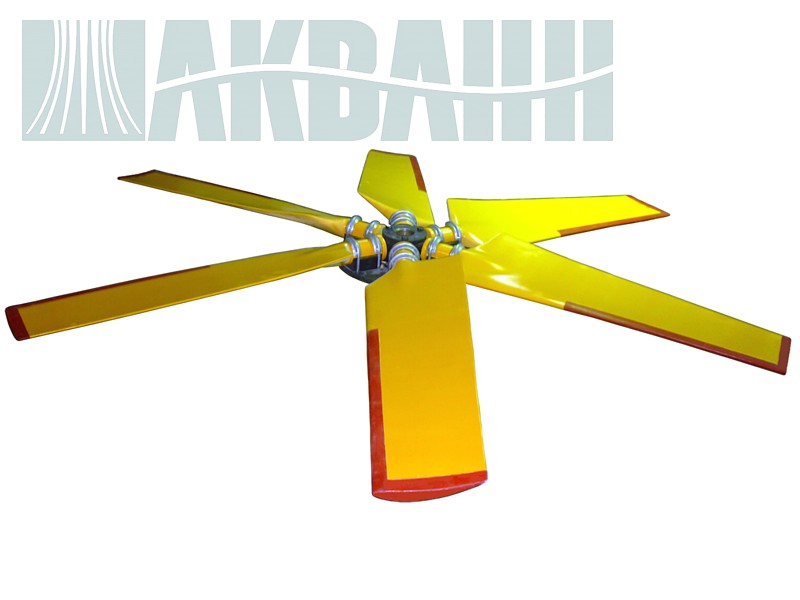

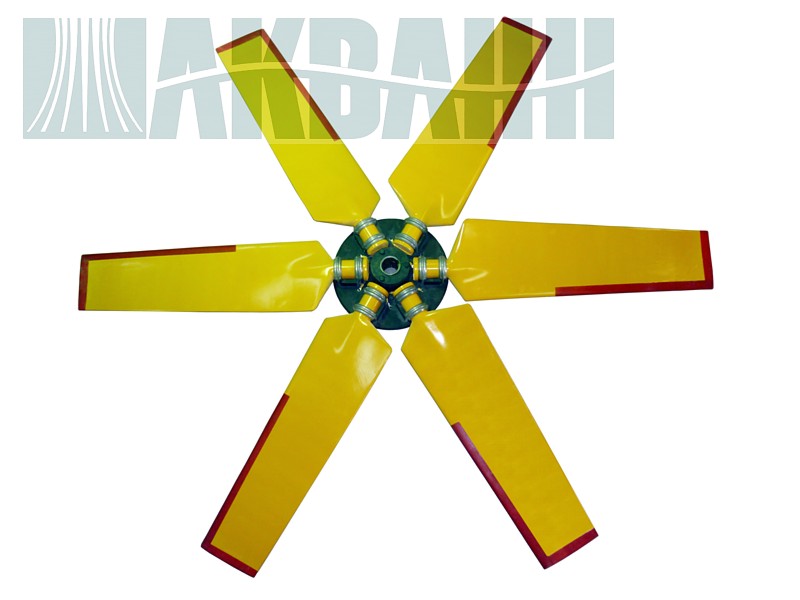

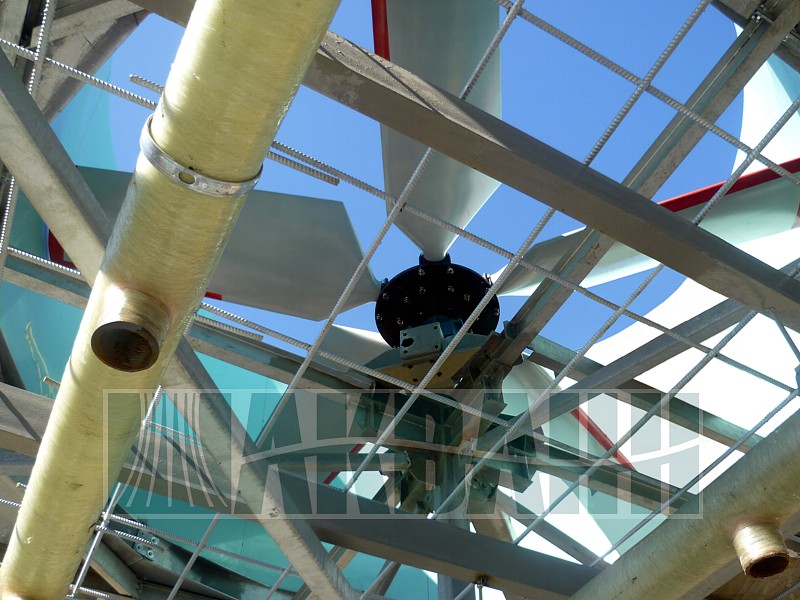

Рабочее колесо из стеклопластика марки WTR©. Профиль лопасти №2.





Тип профиля: 2

Материал: стеклопластик
Линейная скорость конца лопасти: max 77 м/c
Угол атаки лопасти: 1-28o
Кол-во лопастей в рабочем колесе: 3-8 шт.
Диаметр колеса: 1200-20000 мм



Данный тип относится к классу универсальных, среднескоростных, высокопроизводительных профилей. Геометрия лопасти позволяет обеспечить заявленные характеристики по расходу и статическому давлению при малом их количестве (обычно 4-5 шт.), что делает рабочее колесо экономически эффективным. Данный вариант идеален в качестве замены старых изношенных колес на существующем предприятии не прибегая к замене приводной системы в целом (двигателя, редуктора, приводного вала). Благодаря своей универсальности лопасть с успехом применяется и в новых проектах. Профиль позволяет добиться хороших показателей по рассеиваемому шуму – до 75-80 Дб(A).

Лопасти рабочего колеса и кромка покрываются антикоррозионными составами, стойкими к агрессивной среде в градирне.
При линейной скорости конца лопасти более 61 м/c, передняя кромка дополнительно защищается алюминиевой накладкой.
Для специальных целей лопасти могут быть изготовлены в следующих исполнениях: антистатическое, противокислотное/противощелочное, самозатухающее, высокотемпературное/низкотемпературное.
Перед установкой на градирне производится динамическая балансировка рабочего колеса в сборе со ступицей в 2-х плоскостях до класса G6.3 по стандарту ГОСТ ИСО 1940-1-2007.
На все рабочие колеса предоставляется сертификат качества производителя, сертификат промышленной безопасности РФ.
При необходимости рабочее колесо может быть изготовлено во взрывозащищенном исполнении.

Может быть изготовлен в полной цветовой гамме палитры по шкале RAL.
Стандартный цвет - светлосерый (RAL 7035).
