Расчеты в Solidworks Premium

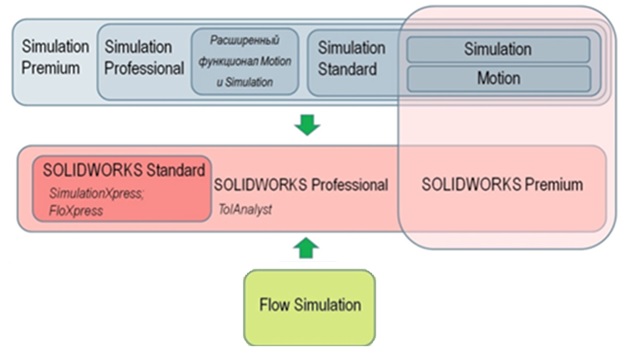

Наша компания обладает расчетным программным комплексом Solidworks Premium, а также Solidworks Flow Simulation. Сотрудники компании прошли обучение по всему программному комплексу в компании Solidworks Russia и применяют его при проектировании и инженерных расчетах.
С помощью данного комплекса компания "ИК АКВАНН" производит следующие виды работ:
Расчетный модуль SOLIDWORKS Simulation Premium выполняют прочностные статические и динамические исследования (линейные и нелинейные) .

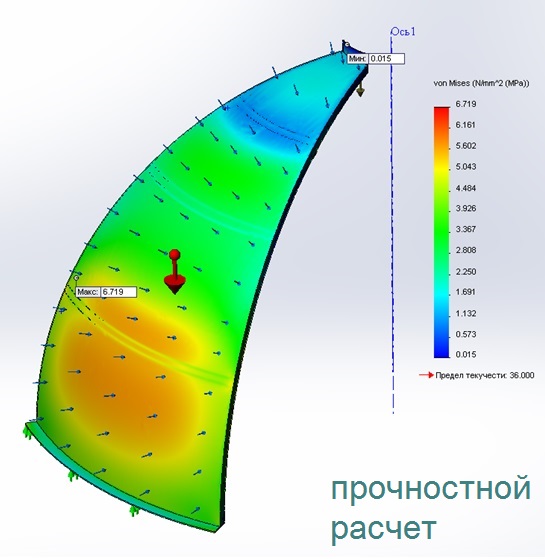

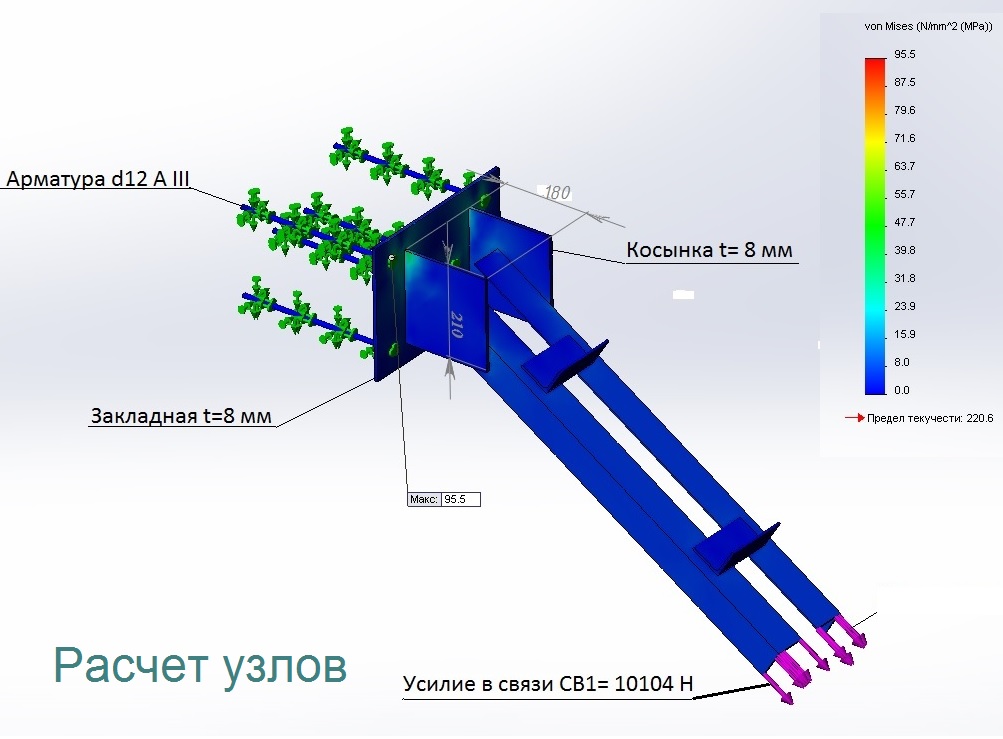

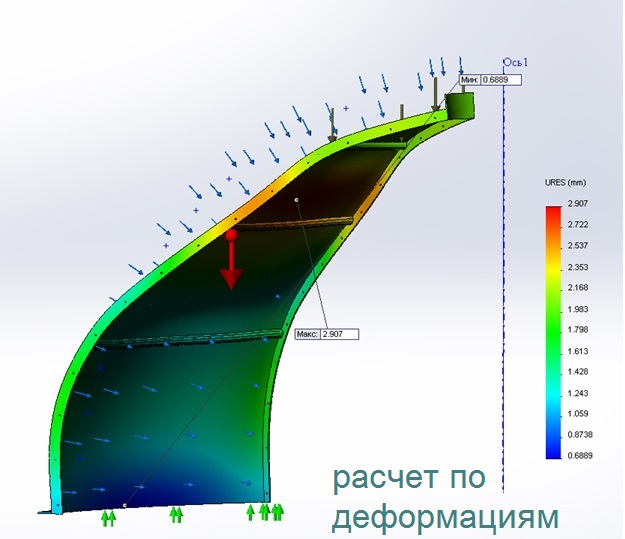

- cтатические и динамические расчеты на прочность;
- расчет многослойных композитных оболочек;
- расчет резонансных форм.
Расчетный модуль SOLIDWORKS Flow Simulation выполняет функции газо- и гидродинамического анализа. Математической основой является метод конечных объёмов. Расчеты могут производиться для сжимаемая и несжимаемая жидкости, сжимаемого газа, реальный газ, водяной пар, неньютоновская жидкость, смешивание сред одинаковой природы, а также идеального газа с водяным паром. В расчетах могут учитываться такие явления как:
- ламинарное, турбулентное течение и переходный режим;
- нестационарное течение
- дозвуковое, трансзвуковое и сверхзвуковое течение;
- расчёт относительной влажности в газах;
- одновременный теплообмен теплопередачей и теплопереносом;
- теплопередача в телах;
- течение с учётом гравитации
- моделирование движения капель и частиц с прилипанием, отражением, частичным отражением и тепловым воздействием от среды без столкновения, разделения и агрегации и влияния на среду
- кавитация.
Тем самым, обратившись за консалтингом в нашу компанию, после построения 3D модели производства, расчета, и обработки результатов в SOLIDWORKS Flow Simulation, Ваше предприятие может получить следующие результаты, выводы и рекомендации:

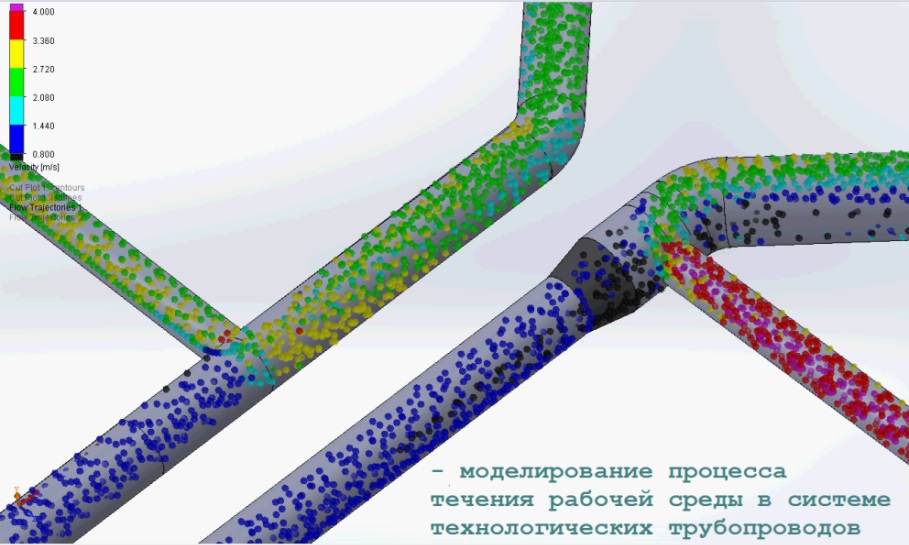

- моделирование процесса течения рабочей среды в системе технологических трубопроводов. Что позволяет предприятию: выдавать условия на подключение к существующей системе, рассчитывать пропускную способности технологических трубопроводов;

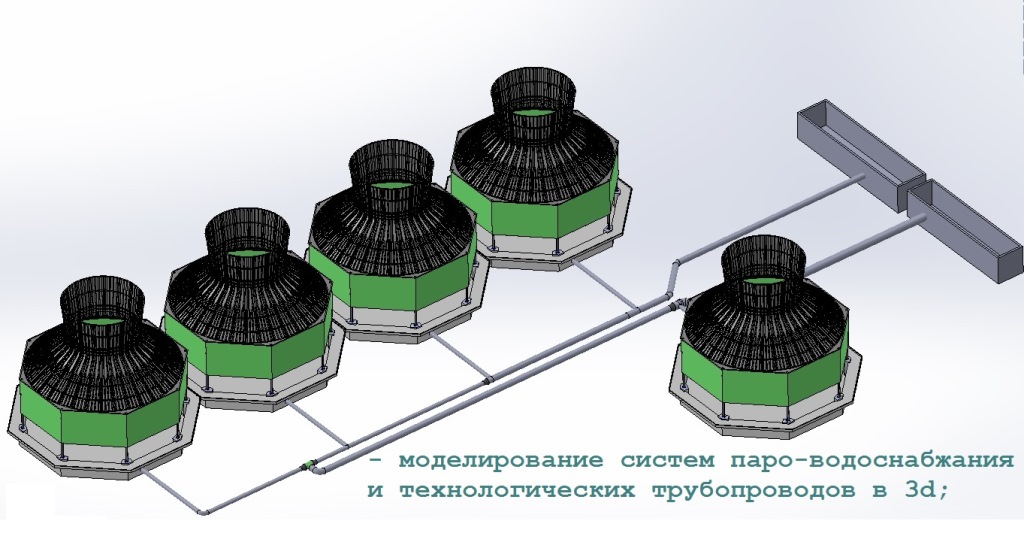

- моделирование систем паро-водоснабжания и технологических трубопроводов в 3d;
- после различных продувок выяснить узкие места системы, несправляющиеся участики.
