Блочные малогабаритные градирни

Блочные градирни серии АКВА – это готовое и экономичное решение для охлаждения оборотной воды в производственных процессах.

Презентационный буклет малогабаритных градирен. Скачать.

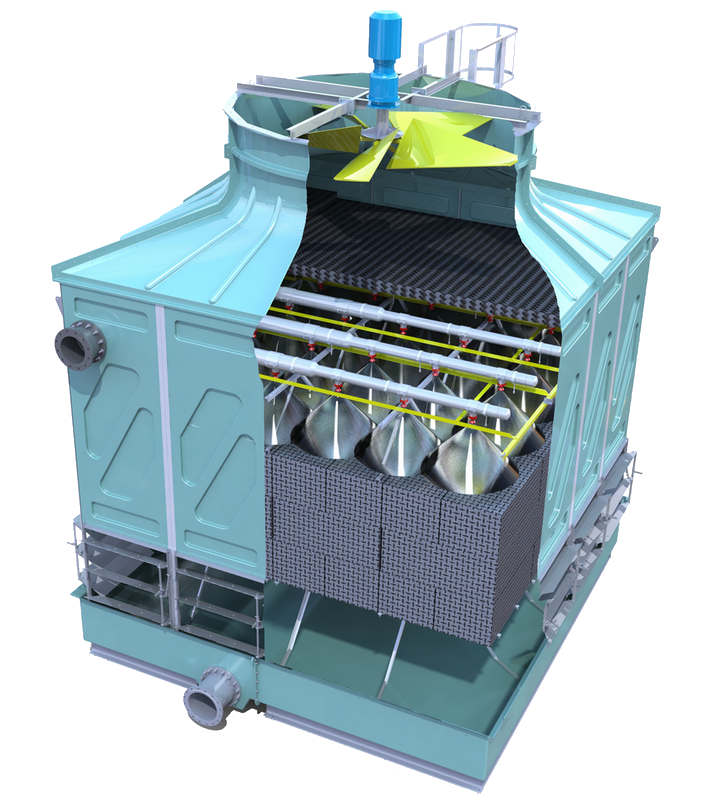

Компоненты блочных малогабаритных градирен
infoНаведите курсор на элемент градирни чтобы увидеть его краткое описание

Градирня

ДиффузорДиффузор2Мотор-редукторРабочее колесоВодоуловительОросительВодораспределительная системаОбшивка1Обшивка2Резиновый компенсаторЖалюзи1Жалюзи2ПоддонВыходной патрубокРама приводаСтремянка

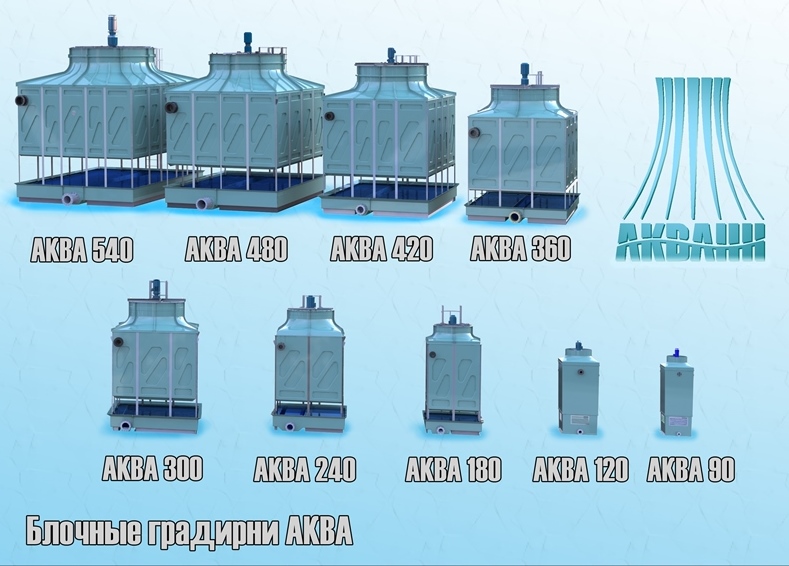

Серия малогабаритных градирен АКВА:




Преимущества:

•  Устанавливаются в любом удобном месте.
Градирни АКВА можно установить в любом месте, так как они комплектуются стеклопластиковым поддоном. Малый вес градирен позволяет монтировать их на крышах производственных зданий. В случае установки градирен на существующий бассейн (чашу), вместо старых градирен, можно исключить из комплектации поддон, что снизит их стоимость.

•  Охлаждают объемы воды от 1 м3/ч до  530 м3/ч.
Имеется большой разброс диапазона производительности одной секции – от 1 до 530 м3/ч. Установив несколько секций в одном водооборотном цикле, можно достичь различной производительности системы охлаждения.

•  Автоматизация и экономичность.
Управление градирнями полностью автоматизировано. Система управления следит за температурой охлажденной воды и  реагирует на ее изменения. Как правило, градирни подбираются так, чтобы они могли обеспечить необходимый теплосъем в самое жаркое время года. Обычно это 2-3 летних месяца. В остальное время электродвигатели вентиляторов градирни автоматически переводятся в экономичный режим, что позволяет более чем в 2 раза снизить потребление энергии.

•  Мобильность.
Продуманные конструкции сегментных стенок обеспечивают легкий и быстрый демонтаж и монтаж градирен. Наличие поддонов позволяет, в случае необходимости, переместить их на новое место без разборки.

•  Высокая коррозионная стойкость.
Сегменты стенок блоков и диффузор изготовлены из стеклопластика на основе полиэфирных смол с нанесением гелькоата, предотвращающего коррозию поверхности. Имеющиеся внутри блоков металлоконструкции по выбору заказчика изготовлены из нержавеющей или оцинкованной стали. Опорная конструкция вентилятора изготовлена из оцинкованной стали. Все это обеспечивает длительные сроки эксплуатации без ремонта.

•  Широкая цветовая гамма.
Разнообразие цветового исполнения дает возможность гармонично вписать градирню в существующее окружение.

•  Быстрота монтажа.
Особенности конструкции градирни позволяют произвести ее монтаж на подготовленной установочной площадке в срок от одного дня до двух недель, в зависимости от типа градирен и их количества.

•  Простота обслуживания.
Рекомендуемый межсервисный интервал для градирен АКВА составляет 1 год при непрерывном режиме эксплуатации. Техническое обслуживание включает в себя плановый осмотр приводного оборудования, обшивки градирни, чистку водосборного резервуара, при необходимости системы водораспределения. Дополнительного обслуживания не требуется. Доставка запасных частей, вышедших из строя, составляет 1-2 недели.


Параметры производительности градирен серии АКВА.рня (модель)


Гидравлическая нагрузка, м3

Тепловая
 нагрузка, кВт

АКВА-90

1-10 До 110

АКВА-120

8-25 До 200

АКВА-180

24-60 До 450

АКВА-240

40-100 До 800

АКВА-300

60-160 До 1250

АКВА-360

110-240 До 1800

АКВА-420

120-320 До 2450

АКВА-480

150-430 До 3200

АКВА-540

150-530 До 4000
*Данные характеристики указаны для информации. Точные данные могут быть получены при запросе.

Дополнительное оснащение:

- взрывозащищенное, противокислотное, противощелочное исполнение градирни,
- АСУТП с частотным преобразователем для контроля оборотов вентилятора и температурой охлажденной воды,
- двухскоростные электродвигатели,
- шумоподавляющие маты,
- высокая опорная рама из стали горячего цинкования для установки градирни,
- регулируемые жалюзи из оцинкованной стали,
- механическая и автоматическая запорно-регулирующая арматура,
- насосное оборудование,
- водосборные резервуары (при использовании градирен с емкостью-накопителем),
- оборудование для водоподготовки,
- реагенты для водоподготовки (антикоррозионный реагент и реагент-биоцид).

Блоки градирен можно устанавливать по несколько штук в ряд, что в свою очередь, позволяет обеспечить надежность системы охлаждения в целом, т.к. при выводе из цикла одного блока на сервисное обслуживание, другие могут работать, обеспечивая охлаждение оборотной воды и поддерживая тем самым производственный процесс предприятия в норме.

Основное преимущество градирен АКВА перед традиционными секционными - это их мобильность, быстрота монтажа и высокая коррозионная стойкость.

Примеры выполненных работ малогабаритных градирен серии АКВА:

- поставка 4х градирен на ООО "Ликеро-водочный завод "ОША" г. Омск;

- система из 3х градирен АКВА 540 на БОВ-3 ООО "ЛУКОЙЛ - ВНПЗ";

- система из 7 градирен АКВА 540 на БОВ-1 ООО "ЛУКОЙЛ - ВНПЗ";

- водооборотный цикл из 8 градирен АКВА 540 на ОАО "Дорогобуж";

- МГУ, г.Москва. Система водооборотногоо водоснабжения с градирнями АКВА 240;

- ООО «Княжпогостский ДВП», Республика Коми. Реконструкция водооборотного цикла с градирнями АКВА 540.
