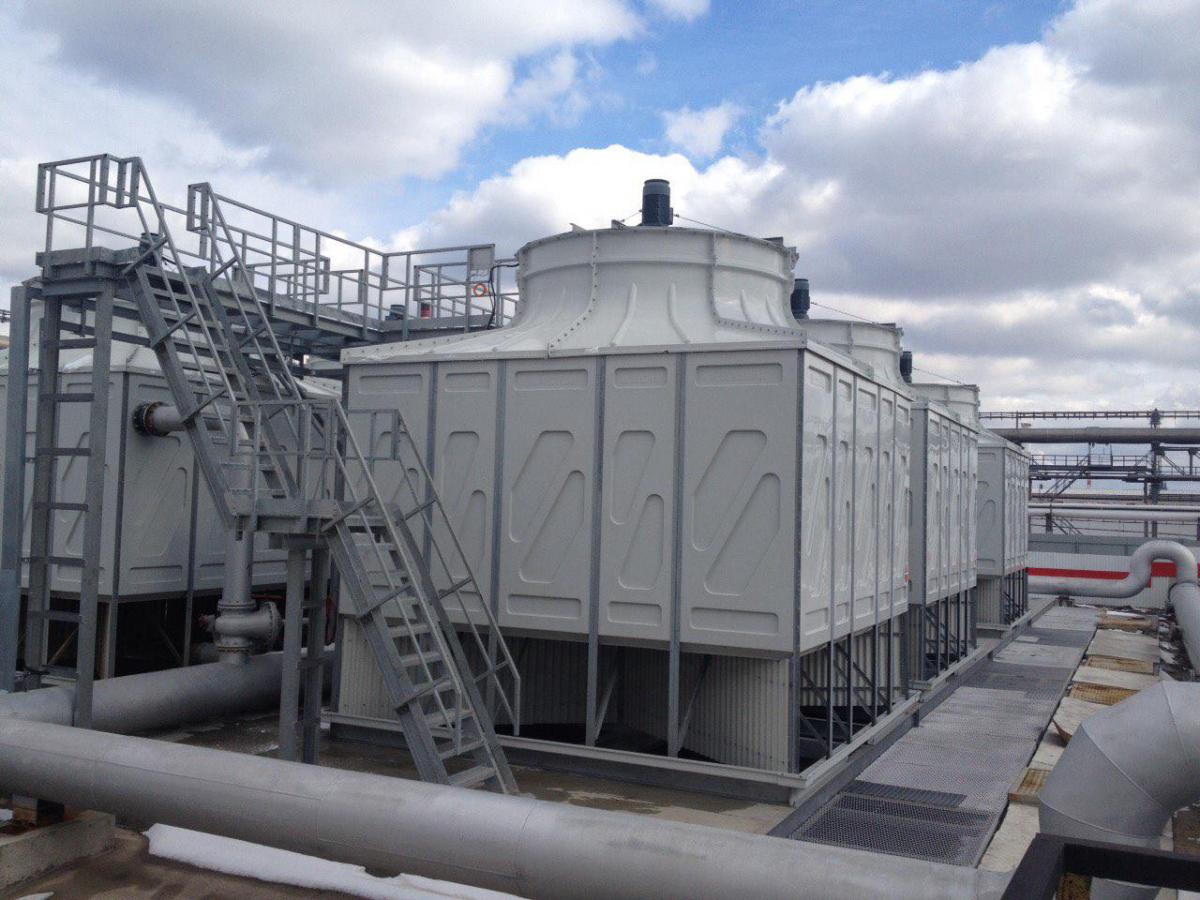

Система из 7 градирен АКВА 540 на БОВ-1 ООО «ЛУКОЙЛ - Волгограднефтепереработка»





В состав цикла входят:

- 7 градирен АКВА 540 общей производительностью 2400м3/ч;

- опорная рама на существующий ж/б бассейн;

- шкаф управления на семь градирен (3 градирни с частотниками) в блок-боксе;

- проектирование обвязки трубопроводами и арматурой;

- проектирование и поставка опорных рам и обвязки (оцинкованные металлоконструкции).


Технические параметры блока градирен:

Производительность одной секции

Gw

=

342.86

м3

Количество секций в оборотном цикле

n

=

7

шт.

Производительность градирни

Gwt

=

2400.0

м3

Площадь орошения одной секции

Sfed

=

29.1

м2

Температура горячей воды на входе в градирню

t1

=

+42.0

°С

Температура охлаждённой воды на выходе из градирни

t2

=

+27.0

°С

Температура по сухому термометру

θ

=

+31.0

°С

Температура по влажному термометру

t

=

+20.7

°С

Относительная влажность

φ

=

36.0

%
