Верхний привод СК-400

Компания АКВАНН осуществляет замену изношенного оборудования для верхнего привода градирен типа СК-400.

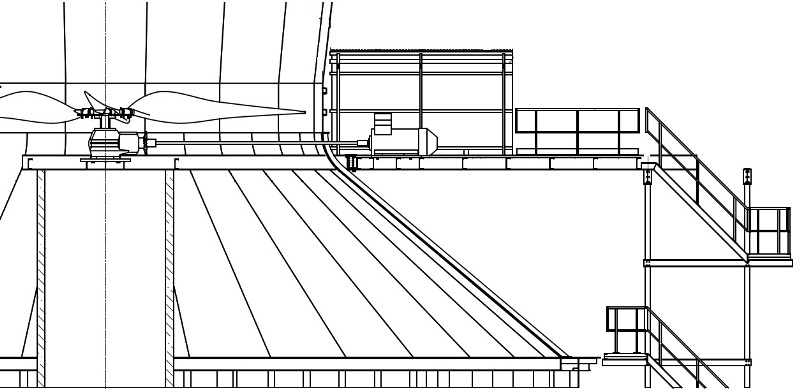

Рис.1 Схема верхнего привода градирни СК-400.

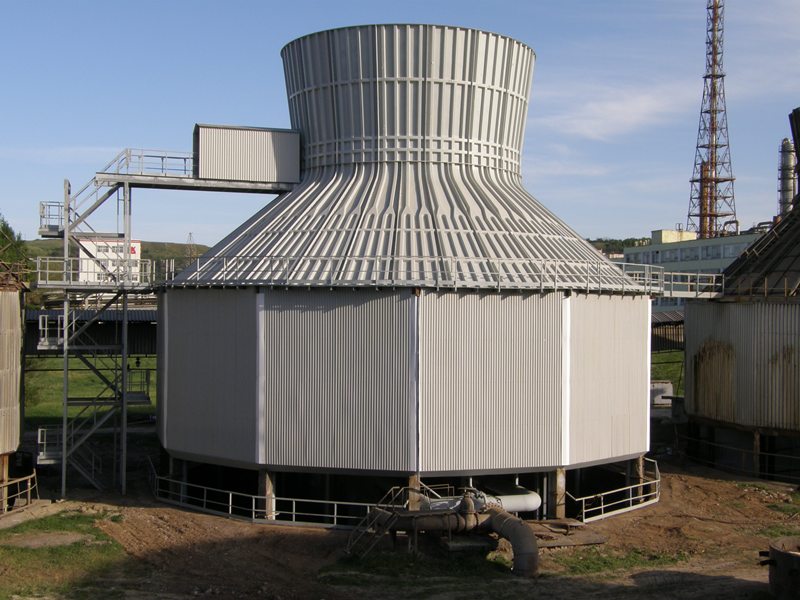

Рис.2 Общий вид.

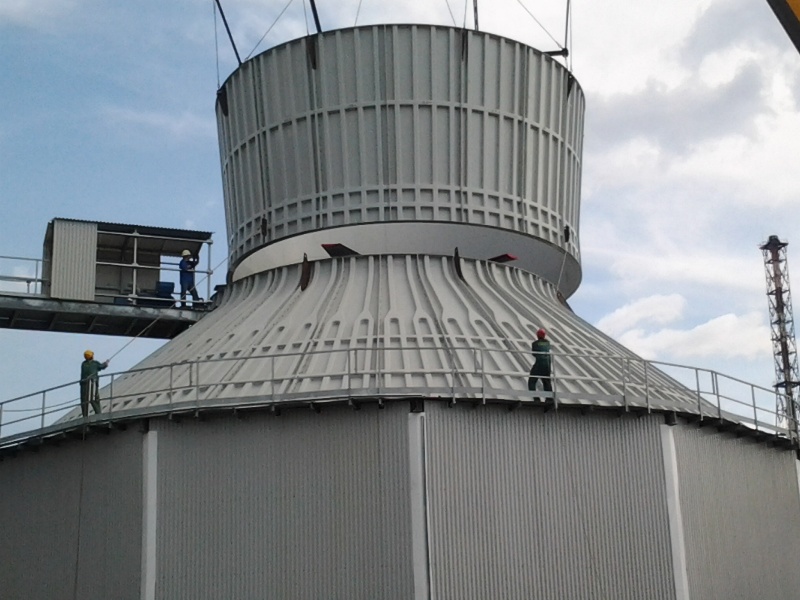

Рис.3 Монтаж диффузора.

Состав приводного оборудования:

Электродвигатель
Класс пыле-влаго защиты не ниже IP 55. Оснащен стояночным тормозом, благодаря чему исключается обратное вращение во время остановки и упрощается процедура обслуживания как самого двигателя, так и градирни в целом. Для защиты от перегрева, базовое оснащение двигателей включает в себя датчики контроля температуры обмотки статора и подшипниковых узлов. При необходимости может быть изготовлен во взрывозащищенном исполнении, предоставляется сертификат взрывобезопасности по международной категории ATEX.

Редуктор
Специально разработан для градирен с учетом повышенных осевых нагрузок, нагрузок от электродвигателя, агрессивной среды эксплуатации. Комплектуется нагревательными элементами, для разогрева масла с целью легкого пуска в зимний период, а также системой датчиков для контроля и безопасной эксплуатации редуктора (датчики: температуры, вибрации, потока масла, давления масла, наличия примесей в масле). В качестве защитной меры предусмотрена система механической фильтрации масла. Для облегчения сервисного обслуживания заливные/сливные маслопроводы выводятся из непосредственной зоны эксплуатации редуктора. Антикоррозионная стойкость корпуса обеспечивается специальными покрытиями, состав и количество слоев которых определяются с учетом параметров рабочей среды. Для предотвращения переохлаждения теплоносителя в зимний период эксплуатации в редукторе предусмотрен реверс для закачки теплого воздуха обратно в зону градирни. При необходимости на редукторы предоставляется сертификат взрывобезопасности по международной категории ATEX.

Вал передачи
Изготовлен из углепластика, снабжен эластичной муфтой и способен выдержать высокие пиковые нагрузки и передавать большой крутящий момент. Он обладает чрезвычайно низким весом, позволяющим производить легкий монтаж. Вал динамически сбалансирован до класса G6.3 по стандарту ГОСТ ИСО 1940-1-2007. При необходимости на валы предоставляется сертификат взрывобезопасности по международной категории ATEX.

Опорная рама
Изготавливается из стали горячего цинкования.
Компания АКВАНН поставляет весь ассортимент технологического оборудования для градирен СК-400, в том числе и рабочие колеса вентиляторов из стеклопластика и алюминиевого сплава. Подробная информация представлена в разделе Технологии строительства градирен СК-400, СК-1200.

По желанию заказчика возможна замена/модернизация АСУТП. При необходимости перевода приводной техники на напряжение 380В имеется возможность поставки трансформаторной подстанции 6000 В – 380 В, выполненной в виде отдельного герметичного блок-бокса.

В случае поставки всего привода в сборе компания АКВАНН осуществляет весь комплекс проектных, монтажных/шефмонтажных, пуско-наладочных работ, а также предоставляет услуги по гарантийному и постгарантийному обслуживанию.
