Нижний привод СК-400



Компания АКВАНН осуществляет замену изношенного оборудования для вертикального (нижнего) привода градирен типа СК-400.

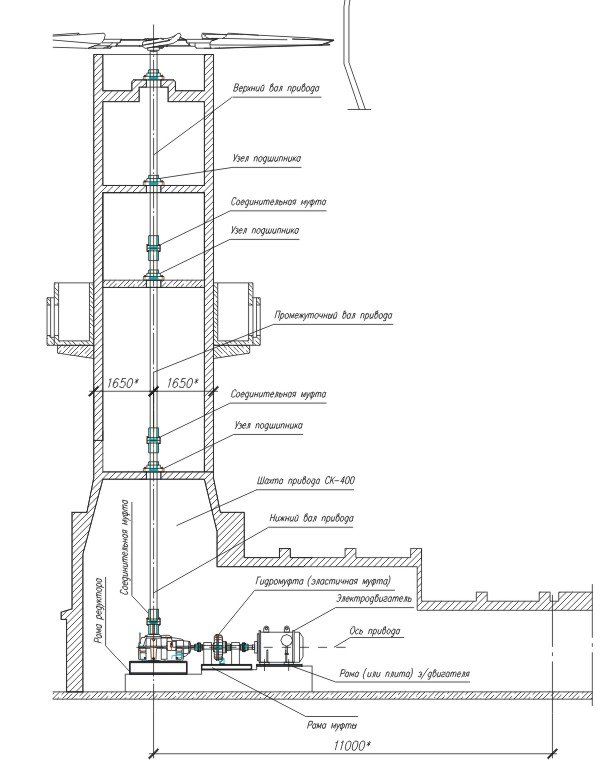

Состав приводного оборудования:

Электродвигатель
Класс пыле-влаго защиты не ниже IP 55. Оснащен стояночным тормозом, благодаря чему исключается обратное вращение во время остановки и упрощается процедура обслуживания как самого двигателя, так и градирни в целом. Для защиты от перегрева, базовое оснащение двигателей включает в себя датчики контроля температуры обмотки статора и подшипниковых узлов. При необходимости может быть изготовлен во взрывозащищенном исполнении, предоставляется сертификат взрывобезопасности по международной категории ATEX.

Приводная муфта
Передает крутящий момент от электродвигателя к редуктору. В варианте привода с прямым пуском (без преобразователя частоты) применяется гидромуфта с масленым фрикционным элементом. Применение данной муфты позволяет равномерно распределить вращательный момент от электродвигателя во времени и значительно быстрее вывести привод в область низкий значений силы тока.

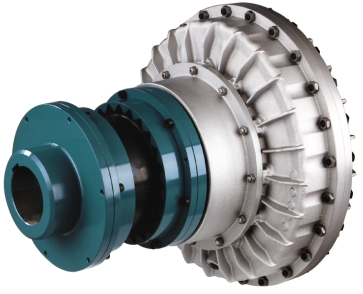

Гидромуфта.

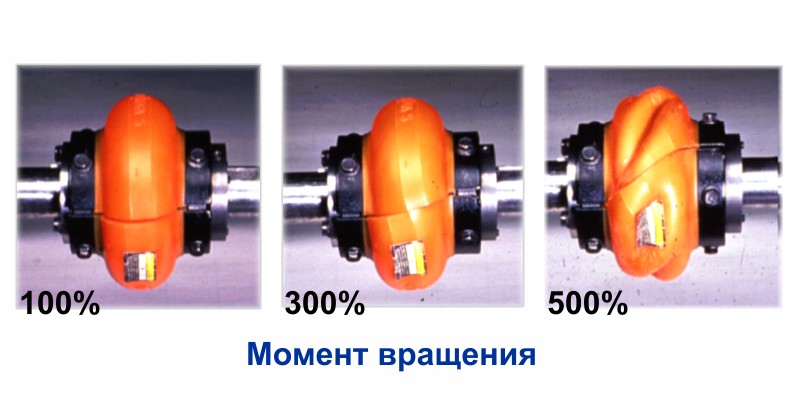

При наличии АСУТП с частотным регулятором применяется муфта с эластичным полиуретановым элементом. Данный тип муфты выдерживает пятикратное превышение номинального вращательного момента, а также позволяет эффективно компенсировать несоосность установки валов электродвигателя и редуктора вплоть до (3-4)0 и снизить вибрацию. Муфта также предохраняет привод от поломки вследствие заклинивания элементов, расположенных после нее. При недопустимом увеличении вращательного момента электродвигателя, гибкий элемент муфты идет на разрыв.

Эластичная муфта

Редуктор
Специально разработан для градирен с учетом повышенных осевых нагрузок, нагрузок от электродвигателя, агрессивной среды эксплуатации. Комплектуется нагревательными элементами, для разогрева масла с целью легкого пуска в зимний период, а также системой датчиков для контроля и безопасной эксплуатации редуктора (датчики: температуры, вибрации, потока масла, давления масла, наличия примесей в масле). В качестве защитной меры предусмотрена система механической фильтрации масла. Для облегчения сервисного обслуживания заливные/сливные маслопроводы выводятся из непосредственной зоны эксплуатации редуктора. Антикоррозионная стойкость корпуса обеспечивается специальными покрытиями, состав и количество слоев которых определяются с учетом параметров рабочей среды. Для предотвращения переохлаждения теплоносителя в зимний период эксплуатации в редукторе предусмотрен реверс для закачки теплого воздуха обратно в зону градирни. При необходимости на редукторы предоставляется сертификат взрывобезопасности по международной категории ATEX.

Нижний вал привода
Изготавливается из композитных материалов на основе углеродного волокна. Углеродное волокно обеспечивает повышенные характеристики по передаче момента вращения, а малый вес вала продлевает срок службы опорного подшипника редуктора и облегчает его монтаж. Вал динамически балансируется до класса G6.3 по стандарту ГОСТ ИСО 1940-1-2007. При необходимости на валы предоставляется сертификат взрывобезопасности по международной категории ATEX. По желанию заказчика вал также может быть изготовлен из стали.

Промежуточный вал привода
Изготавливается из композитных материалов на основе углеродного волокна или стали.

Верхний вал привода
Изготавливается из стали.

Подшипниковые узлы для закрепления валов в горизонтальных перекрытиях шахты градирни
Узел включает в себя пару радиальных подшипников с монтажной конструкцией.

Соединительные муфты вертикальных валов
Снабжены гибкими элементами для компенсации несоосности валов в вертикальном направлении, уменьшения стартовых нагрузок и вибрации.

Опорные рамы электродвигателя, приводной муфты, редуктора
Изготавливаются из стали горячего цинкования.

Компания АКВАНН поставляет весь ассортимент технологического оборудования для градирен СК-400, в том числе и рабочие колеса вентиляторов из стеклопластика и алюминиевого сплава. Подробная информация представлена в разделе Технологии строительства градирен СК-400, СК-1200.

По желанию заказчика возможна замена/модернизация АСУТП. При необходимости перевода приводной техники на напряжение 380В имеется возможность поставки трансформаторной подстанции 6000В - 380В, выполненной в виде отдельного герметичного блок-бокса.

В случае поставки всего привода в сборе компания АКВАНН осуществляет весь комплекс проектных, монтажных/шефмонтажных, пуско-наладочных работ, а также предоставляет услуги по гарантийному и постгарантийному обслуживанию.
