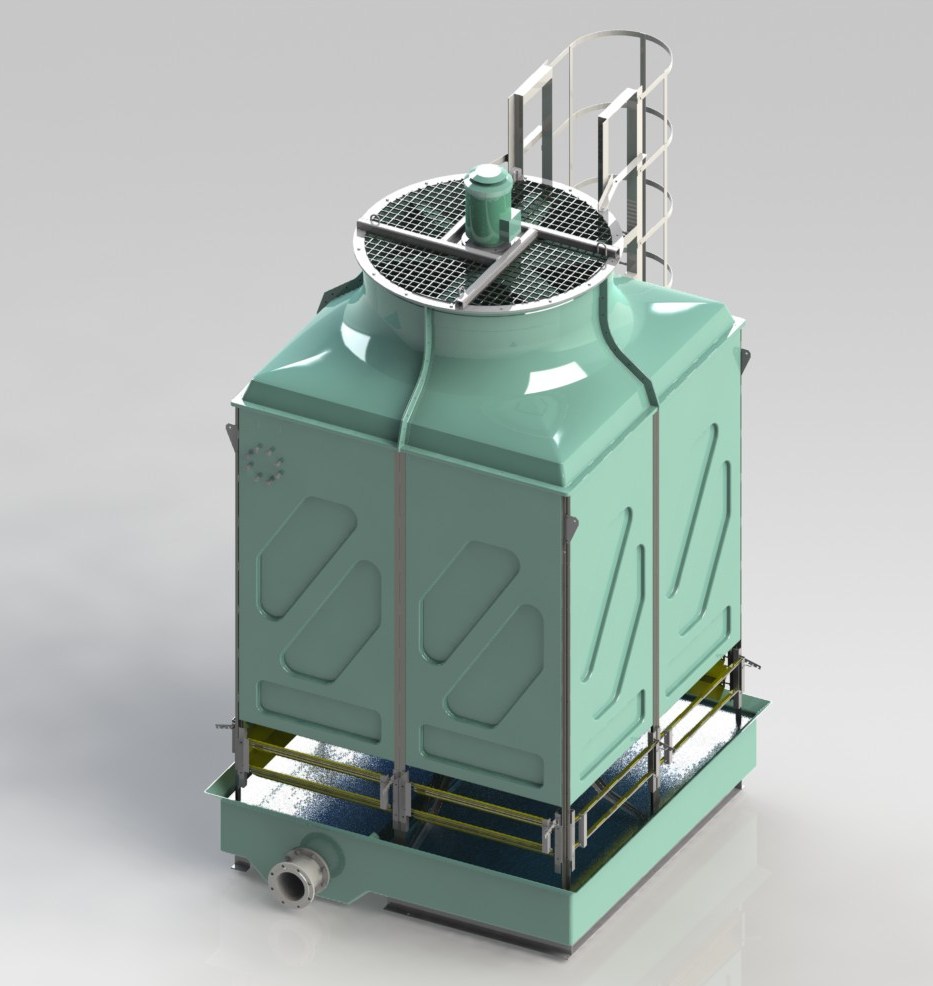

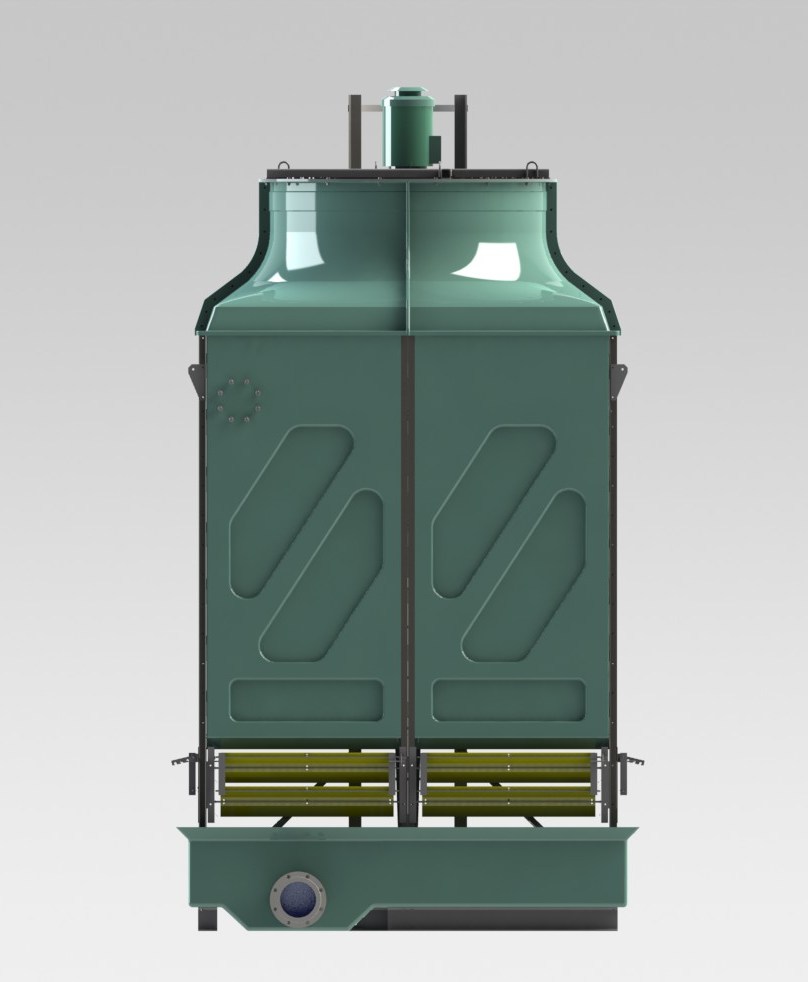

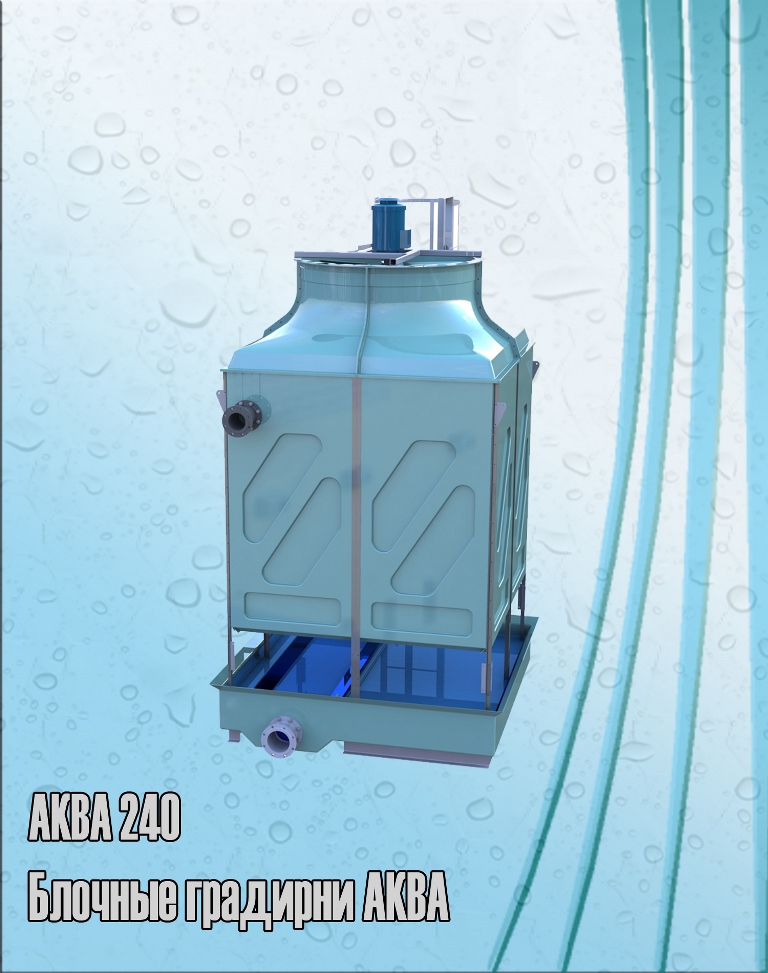

Градирня блочного типа АКВА-240




Краткая характеристика

Испарительная вентиляторная градирня мощностью до 800 кВт и гидравлической производительностью от 40 до 100 м3/ч (в специальном исполнении производительность градирни может быть увеличена до 110 м3/ч).

Градирня имеет внешние размеры 2750x3701x4995 мм (с учетом подающего и сливного фланцев), устанавливается на собственный водосборный поддон из стеклопластика или на водосборный резервуар. Может быть размещена в любом пригодном для этого месте, в том числе внутри производственных помещений или на крыше здания. Быстро монтируется и демонтируется, что позволяет легко менять ее местоположение.
Нетто вес градирни составляет 1850 кг. Максимальный вес в рабочем состоянии – 4550 кг (наполнение собственного водосборного поддона - 100%).

Градирня поставляется на объект в разобрынном на крупные секции виде. Время сборки градирни на месте составляет 3-4 дня.
Цвет градирни может быть выбран в соответствии с корпоративным цветовым стилем клиента по шкале Ral.

Градирня идеально подходит для использования во влажных и прибрежных климатических зонах, т.к. имеет высокую антикоррозионную устойчивость благодаря использованию композитных материалов.

Стандартное оснащение:

• корпус градирни с поддоном;
• каркас градирни из стали горячего цинкования;
• лестница обслуживания из стали горячего цинкования;
• система водораспределения из ПВХ;

• пленочный ороситель из ПВХ или сетчатый ороситель из ПНД;
• каплеуловитель из ПВХ;
• регулируемые жалюзи из стали горячего цинкования;
• электродвигатель со степенью защиты IP55/IP56;
• защитная решетка вентилятора;
• соединительные элементы из стали горячего цинкования;
• цвет - светло-зеленый (Ral 6027).



Дополнительное оснащение:

• АСУТП для контроля за стабильностью процесса охлаждения;
• двухскоростной электродвигатель;
• соединительные элементы из нержавеющей стали;
• низкошумное, противощелочное, противокислотное, взрывозащищенное исполнение;
• оборудование для предварительной очистки воды;
• насосное оборудование;
• запорно-регулирующая арматура;
• водосборные резервуары;
• реагенты для водоподготовки.







Технические параметры

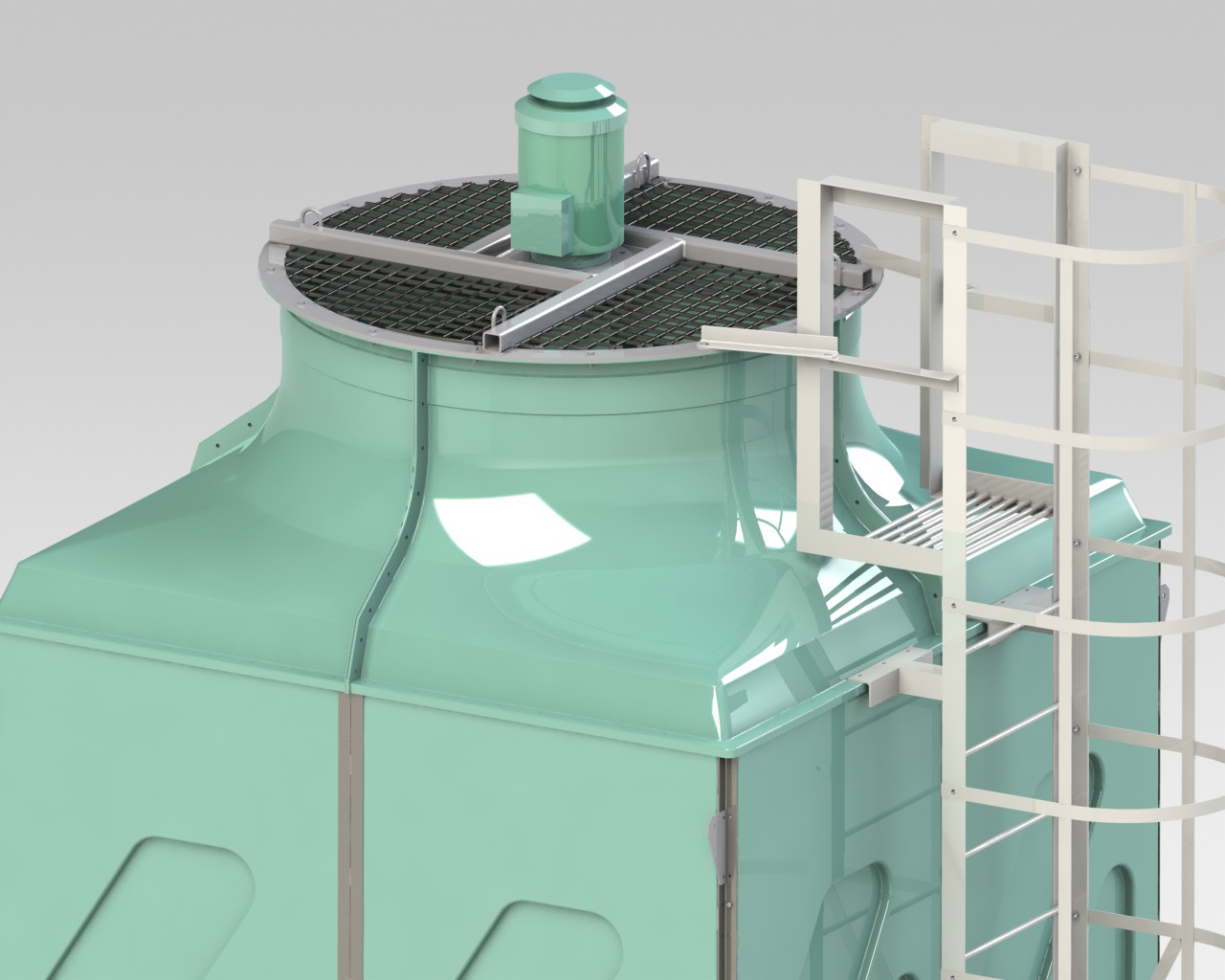

Рабочее колесо вентилятора состоит из полипропиленовых лопастей (от 4-х до 8-ми шт.) и ступицы из легкосплавного материала. Вентиляторная установка градирни комплектуется электродвигателем Siemens со степенью защиты IP55/IP56 (морское исполнение).

Панели градирни и корпус вентилятора изготовлены из стеклопластика.

Все соединительные элементы (каркас, метизы, жалюзи) изготовлены из оцинкованной/нержавеющей стали.

Система водораспределения - из ПВХ.


Для производств с выбросом агрессивных веществ в атмосферу или для опасных производственных объектов, предъявляющих требования по взрывобезопасности, градирня может иметь специальное исполнение.



Модель


АКВА-240
  Теплосъем в летний период

 oС

до 15
  Тепловая производительность

кВт

до 800
  Производительность по воде
м3
40-100 (до 1101)
  Внешние размеры2 (ДxШxВ)

мм

2750x3701x4995

  Область внутреннего поперечного сечения (ДxШ)
мм
2400x2400
  Диаметр вентилятора
мм
1600
  Приводная мощность э/д вентилятора
кВт
2.2/3.0/4.0/5.5/7.5/11.0
  Степень защиты э/д
IP
55/56
  Нетто вес
кг

1850

  Максимальный вес в рабочем состоянии3
кг
4540

1 - специальное исполнение;
2 - с учетом подающего и сливного фланцев;
3 - наполнение собственного водосборного поддона - 100%.




Максимально допустимые рекомендуемые значения содержания примесей в оборотной воде


Модель


АКВА-240
PH



7.0-8.5
Карбонатная жесткость без стабилизации
0dH
7
Карбонатная жесткость со стабилизацией
0dH
16
Хлор

мг/л

250

Железо
мг/л
0.5
Аммоний
мг/л
8
Взвеси
мг/л
150-200
