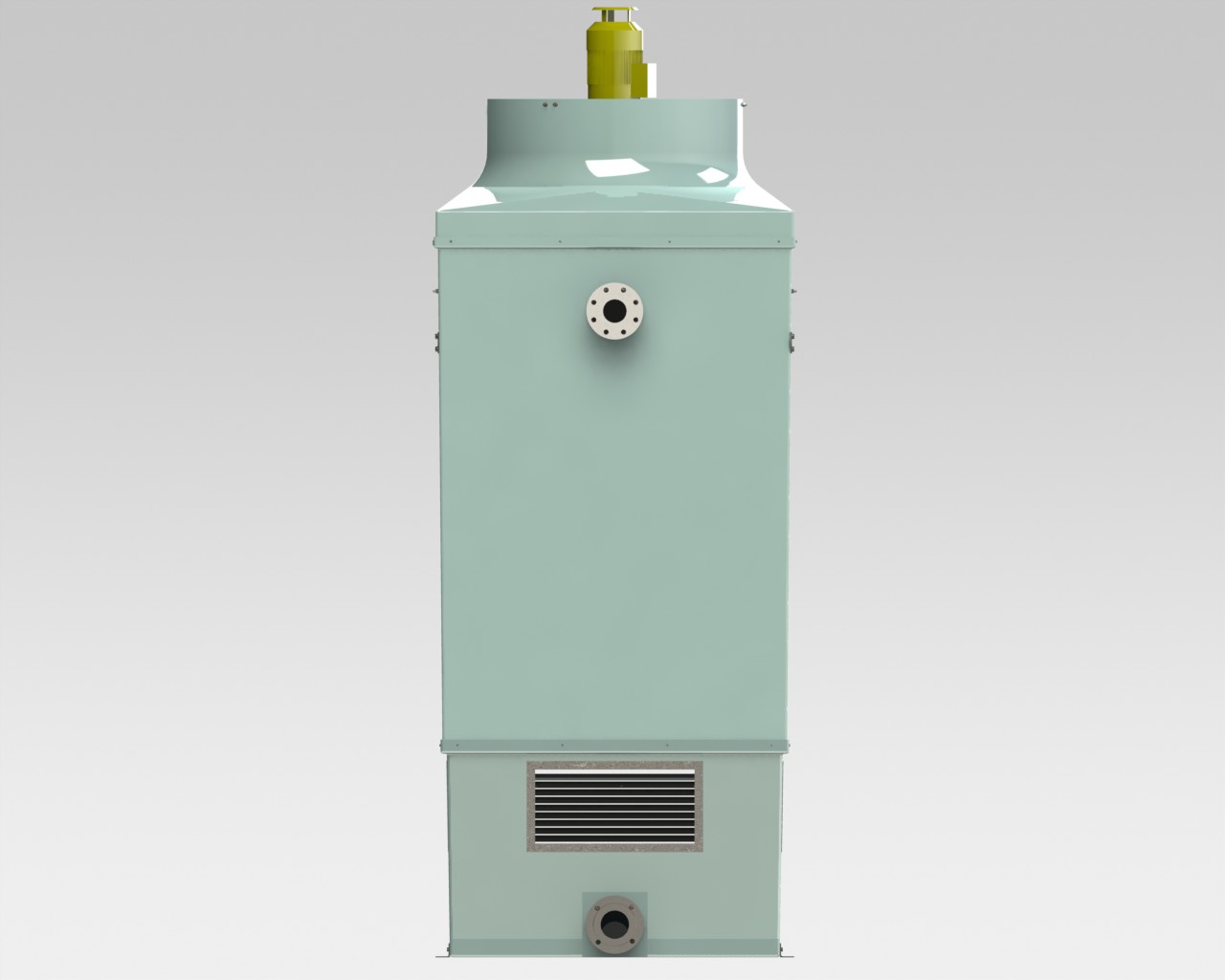

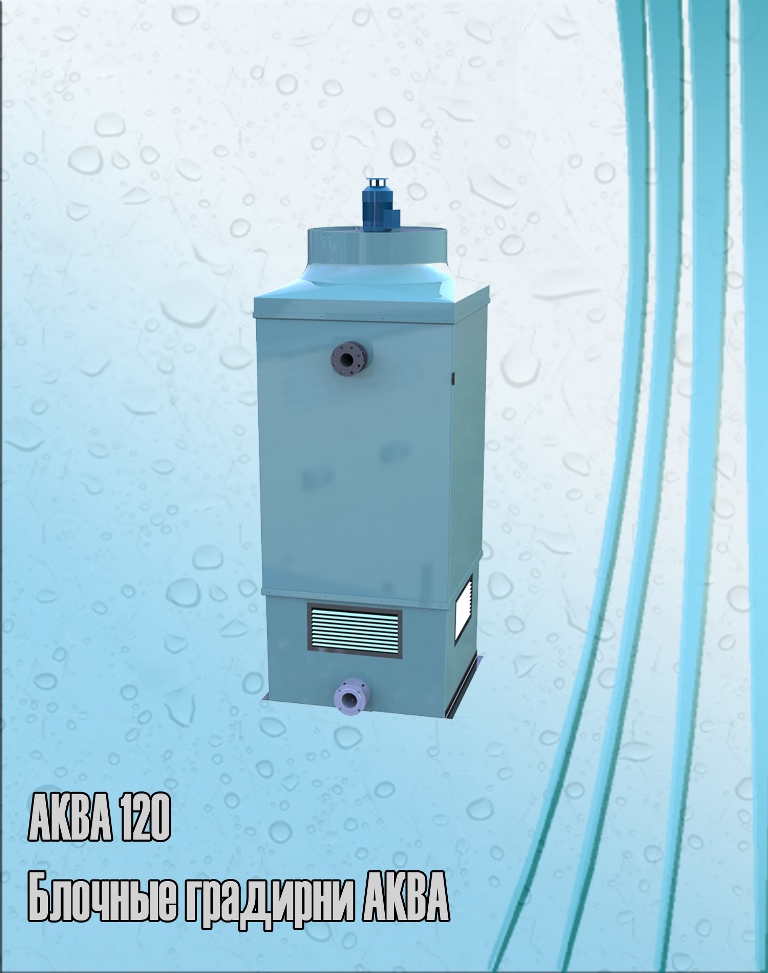

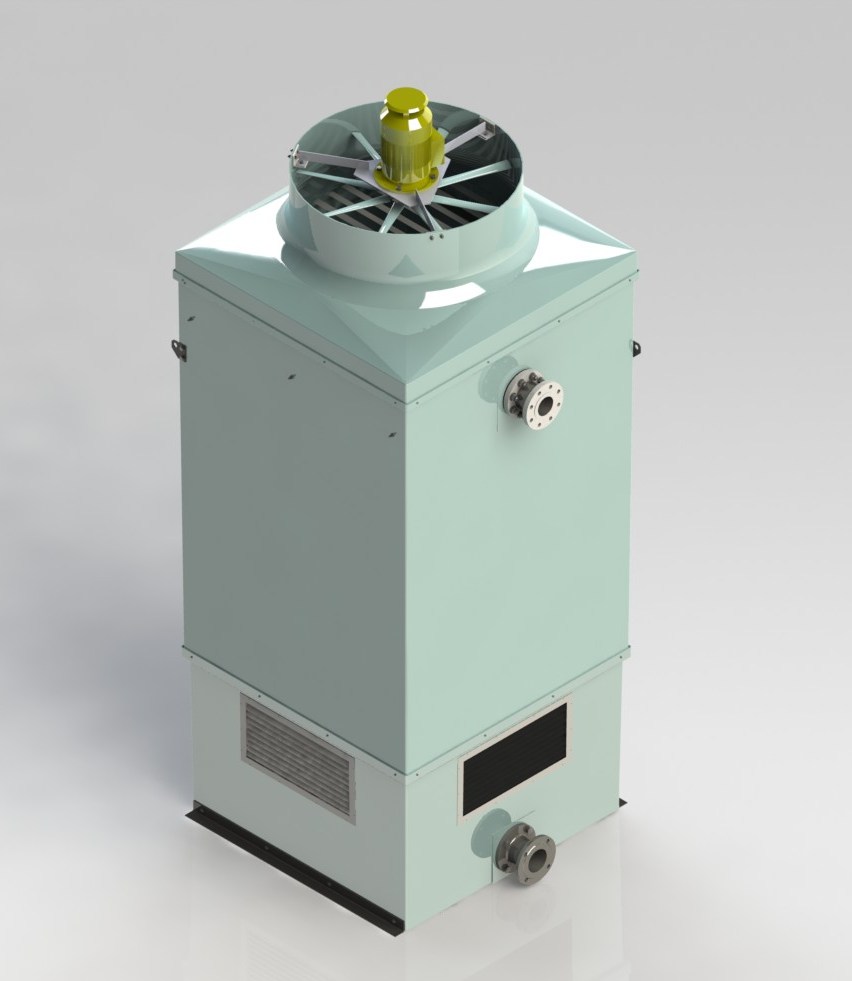

Градирня блочного типа АКВА-120





Краткая характеристика

Испарительная вентиляторная градирня мощностью до 200 кВт и гидравлической производительностью от 8 до 25 м3/ч (в специальном исполнении производительность градирни может быть увеличена до 29 м3/ч).

Градирня имеет внешние размеры 1256x1338x3338 мм (с учетом подающего и сливного фланцев), устанавливается на собственный водосборный поддон из стеклопластика или на водосборный резервуар. Может быть размещена в любом пригодном для этого месте, в том числе внутри производственных помещений или на крыше здания. Быстро монтируется и демонтируется, что позволяет легко менять ее местоположение.
Нетто вес градирни составляет 390 кг. Максимальный вес в рабочем состоянии – 1010 кг (наполнение собственного водосборного поддона - 100%).

Градирня поставляется на объект в собранном виде и готова к установке. Цвет градирни может быть выбран в соответствии с корпоративным цветовым стилем клиента по шкале Ral.

Градирня идеально подходит для использования во влажных и прибрежных климатических зонах, т.к. имеет высокую антикоррозионную устойчивость благодаря использованию композитных материалов.

Стандартное оснащение:

корпус градирни с поддоном;
• каркас градирни из стали горячего цинкования;
• система водораспределения из ПВХ;
• пленочный ороситель из ПВХ или сетчатый ороситель из ПНД;
• каплеуловитель из ПВХ;
• жалюзи из пластика нерегулируемые;
• электродвигатель со степенью защиты IP55/IP56;
• защитная решетка вентилятора;
• соединительные элементы из стали горячего цинкования;
• цвет - светло-зеленый (Ral 6027).



Дополнительное оснащение:

АСУТП для контроля за стабильностью процесса охлаждения;
• двухскоростной электродвигатель;
• регулируемые жалюзи из стали горячего цинкования;
• лестница обслуживания из стали горячего цинкования;
• соединительные элементы из нержавеющей стали;
• низкошумное, противощелочное, противокислотное, взрывозащищенное исполнение;
• оборудование для предварительной очистки воды;
• насосное оборудование;
• запорно-регулирующая арматура;
• водосборные резервуары;
• реагенты для водоподготовки.

Технические параметры

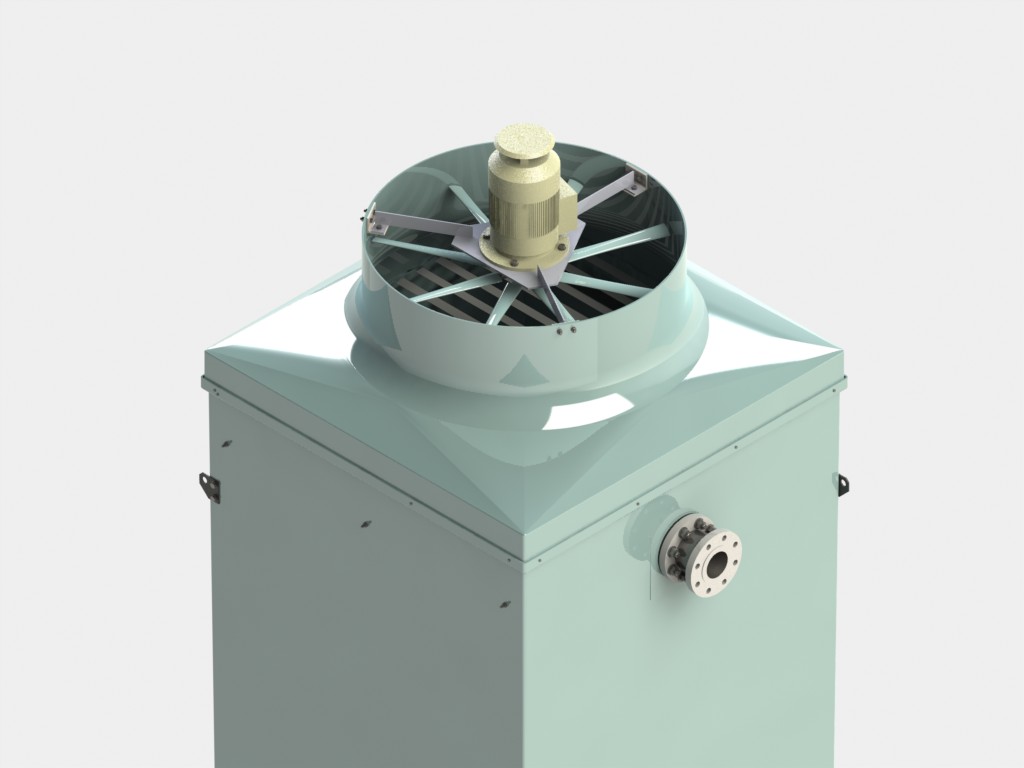

Рабочее колесо вентилятора состоит из полипропиленовых лопастей (от 3-х до 8-ми шт.) и ступицы из легкосплавного материала. Вентиляторная установка градирни комплектуется электродвигателем Siemens со степенью защиты IP55/IP56 (морское исполнение).

Панели градирни и корпус вентилятора изготовлены из стеклопластика.

Все соединительные элементы (каркас, метизы, жалюзи) изготовлены из оцинкованной/нержавеющей стали.

Система водораспределения - из ПВХ.

Для производств с выбросом агрессивных веществ в атмосферу или для опасных производственных объектов, предъявляющих требования по взрывобезопасности, градирня может иметь специальное исполнение.



Модель


АКВА-120
  Теплосъем в летний период

 oС

до 15
  Тепловая производительность

кВт

до 200
  Производительность по воде
м3
8-25 (до 291)
  Внешние размеры2 (ДxШxВ)

мм

1256x1338x3338

  Область внутреннего поперечного сечения (ДxШ)
мм
1200x1200
  Диаметр вентилятора
мм
880
  Приводная мощность э/д вентилятора
кВт
0.55/0.75/1.1/1.5/2.2/3.0
  Степень защиты э/д
IP
55/56
  Нетто вес
кг

390

  Максимальный вес в рабочем состоянии3
кг
1010

1 - специальное исполнение;
2 - с учетом подающего и сливного фланцев;
3 - наполнение собственного водосборного поддона - 100%.


Максимально допустимые рекомендуемые значения содержания примесей в оборотной воде


Модель


АКВА-120
PH



7.0-8.5
Карбонатная жесткость без стабилизации
0dH
7
Карбонатная жесткость со стабилизацией
0dH
16
Хлор

мг/л

250

Железо
мг/л
0.5
Аммоний
мг/л
8
Взвеси
мг/л
150-200
