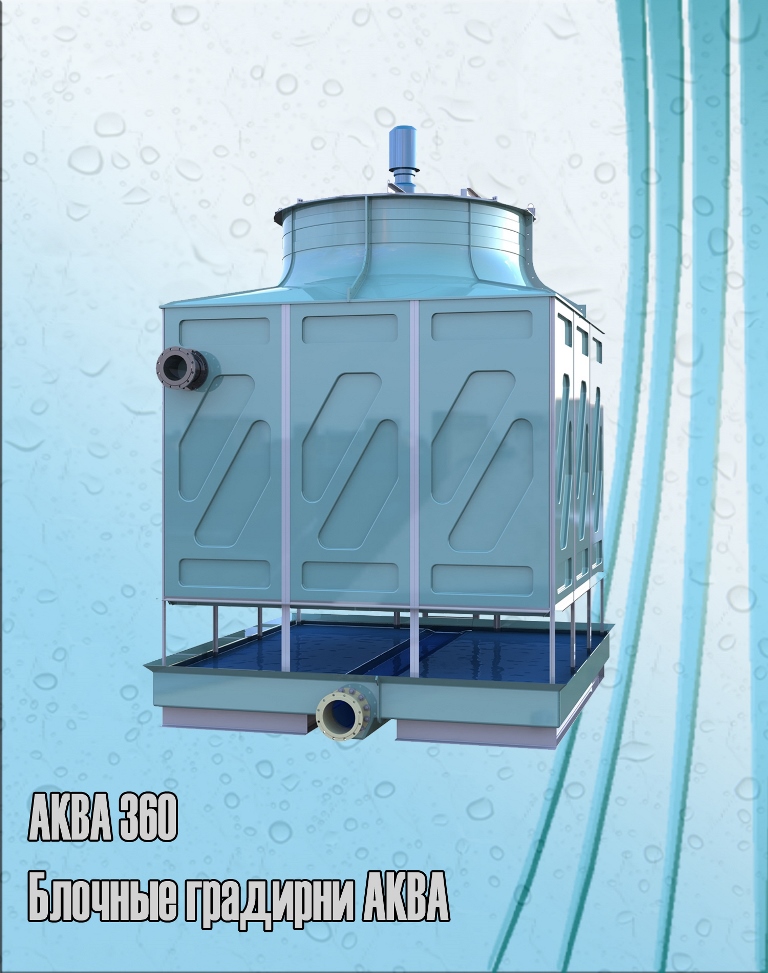

Краткая характеристика Испарительная вентиляторная градирня мощностью до 1800 кВт и гидравлической производительностью от 110 до 240 м3/ч (в специальном исполнении производительность градирни может быть увеличена до 260 м3/ч). Градирня имеет внешние размеры 4005x5128x5829 мм (с учетом подающего и сливного фланцев), устанавливается на собственный водосборный поддон из стеклопластика или на водосборный резервуар. Может быть размещена в любом пригодном для этого месте, в том числе внутри производственных помещений или на крыше здания. Быстро монтируется и демонтируется, что позволяет легко менять ее местоположение. Нетто вес градирни составляет 3600 кг. Максимальный вес в рабочем состоянии – 8850 кг (наполнение собственного водосборного поддона - 100%). Градирня поставляется на объект в разобрынном на крупные секции виде. Время сборки градирни на месте составляет 3-4 дня. Цвет градирни может быть выбран в соответствии с корпоративным цветовым стилем клиента по шкале Ral. Градирня идеально подходит для использования во влажных и прибрежных климатических зонах, т.к. имеет высокую антикоррозионную устойчивость благодаря использованию композитных материалов.

Стандартное оснащение:

• корпус градирни с поддоном;
• каркас градирни из стали горячего цинкования;
• лестница обслуживания из стали горячего цинкования;
• система водораспределения из ПВХ;
• пленочный ороситель из ПВХ или сетчатый ороситель из ПНД;
• каплеуловитель из ПВХ;
• регулируемые жалюзи из стали горячего цинкования;
• мотор-редуктор со степенью защиты IP56;
• защитная решетка вентилятора;
• соединительные элементы из стали горячего цинкования;
• цвет - светло-зеленый (Ral 6027).

Дополнительное оснащение:

• АСУТП для контроля за стабильностью процесса охлаждения;
• двухскоростной электродвигатель;
• соединительные элементы из нержавеющей стали;
• низкошумное, противощелочное, противокислотное, взрывозащищенное исполнение;
• оборудование для предварительной очистки воды;
• насосное оборудование;
• запорно-регулирующая арматура;
• водосборные резервуары;
• реагенты для водоподготовки.


Технические параметры

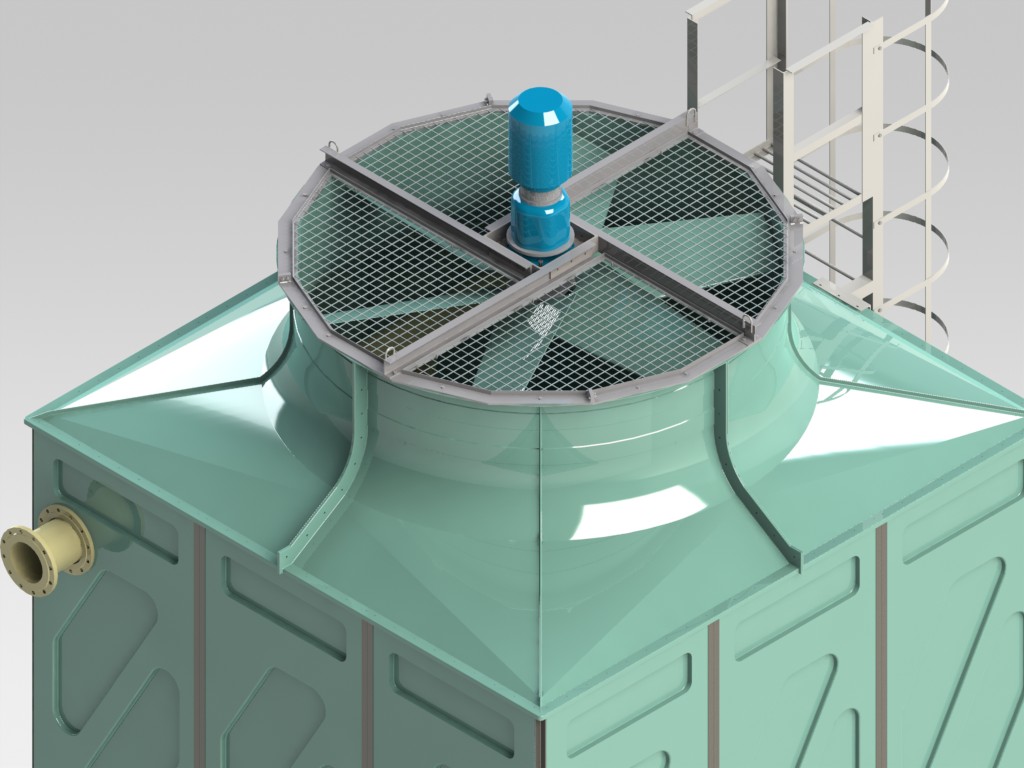

Рабочее колесо вентилятора состоит из полипропиленовых лопастей (от 4-х до 8-ми шт.) и ступицы из легкосплавного материала. Вентиляторная установка градирни комплектуется мотор-редуктором Rexnord-Stephan со степенью защиты IP56 (морское исполнение).

Панели градирни и корпус вентилятора изготовлены из стеклопластика.

Все соединительные элементы (каркас, метизы, жалюзи) изготовлены из оцинкованной/нержавеющей стали.

Система водораспределения - из ПВХ.

Для производств с выбросом агрессивных веществ в атмосферу или для опасных производственных объектов, предъявляющих требования по взрывобезопасности, градирня может иметь специальное исполнение.
