Корпусы вентиляторов градирен типа ADW





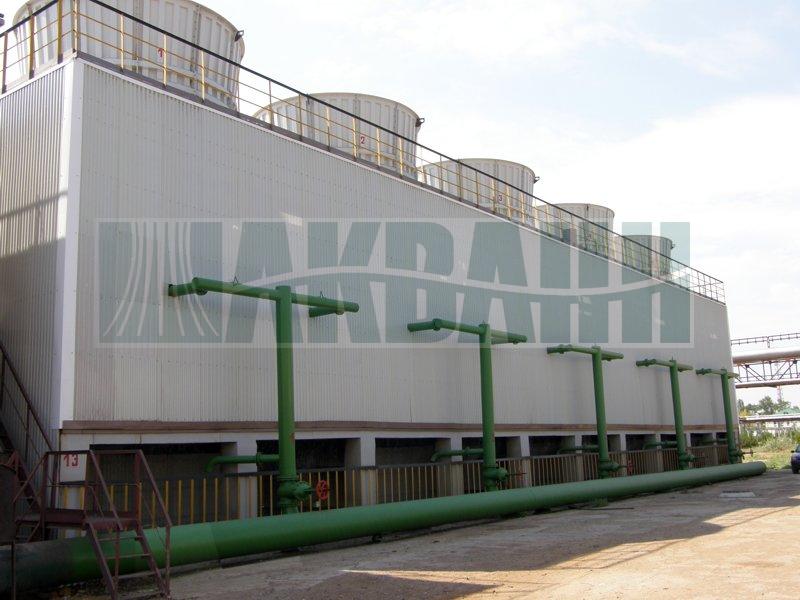

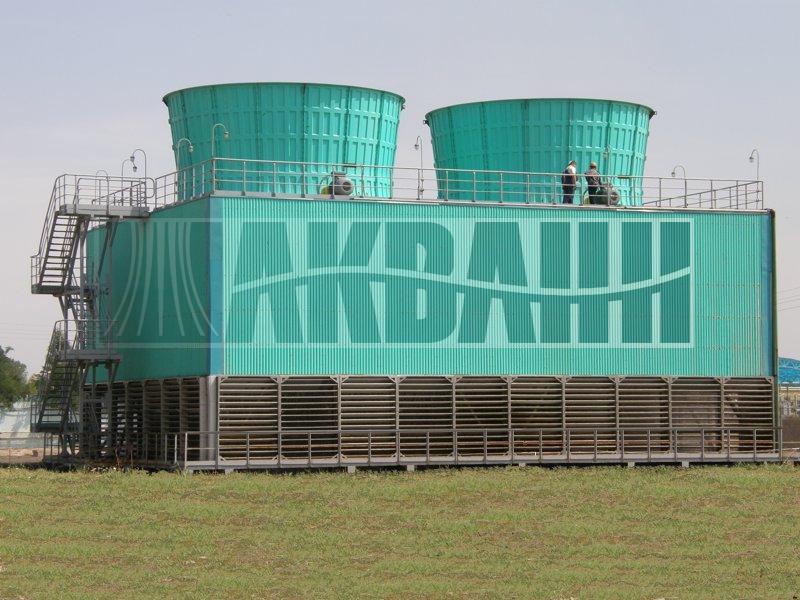

Корпус типа DW производства WENTECH.

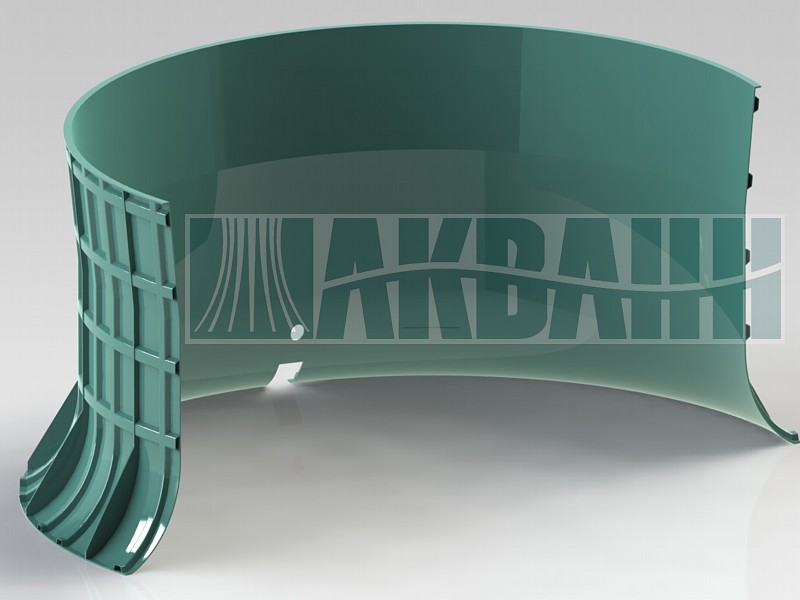

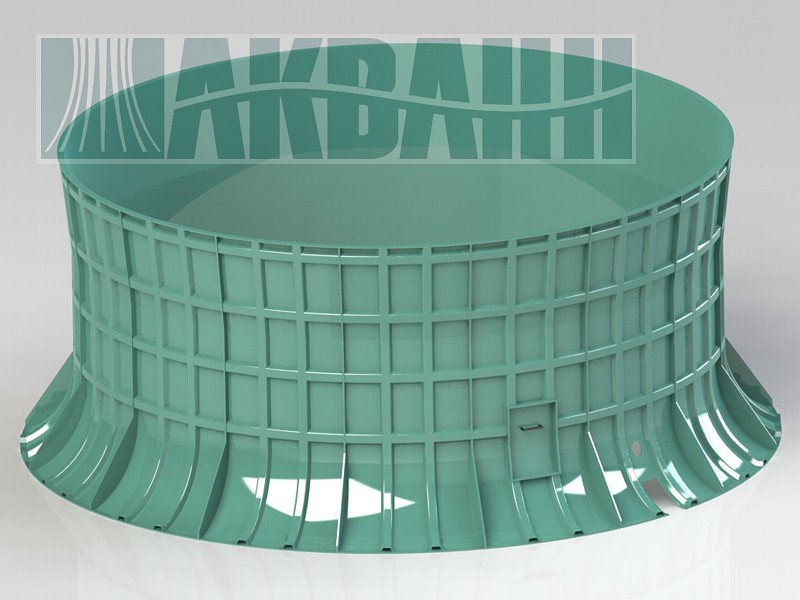

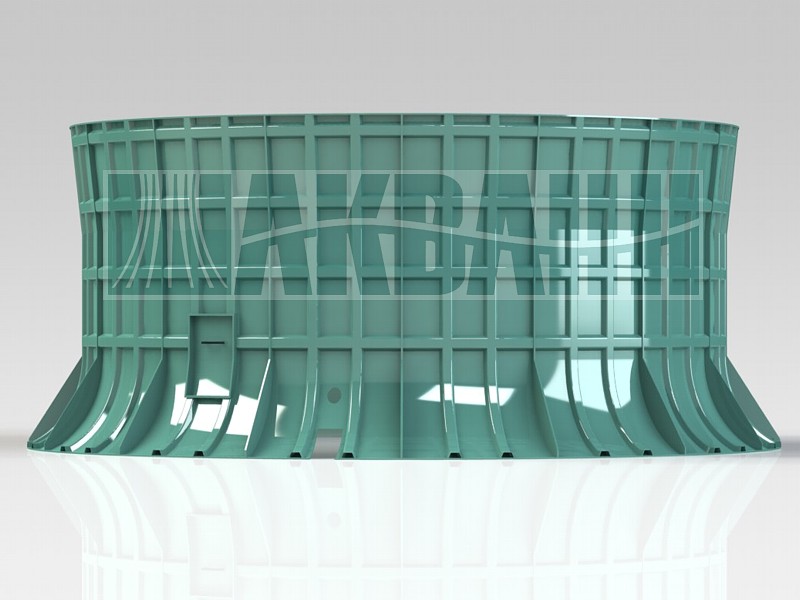

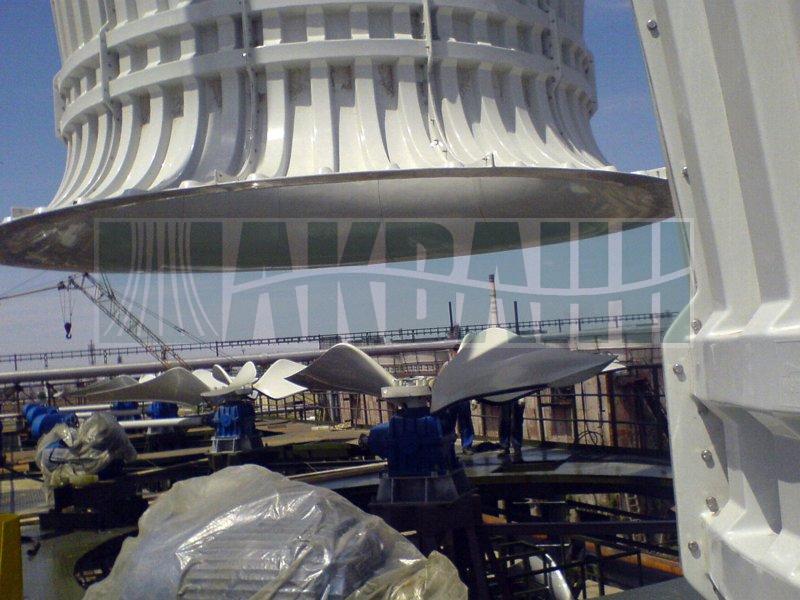

Корпус вентилятора градирни типа ADW© имеет параболическую входную часть и коническую выходную часть. Корпус изготавливается из композитных материалов армированных стекловолокном. Специальная конструкция оребрения внешней поверхности корпуса обеспечивает его жёсткость.
Технология, в основе которой лежит метод двойной стенки, позволяет сохранить гладкую поверхность как внутри, так и снаружи корпуса.

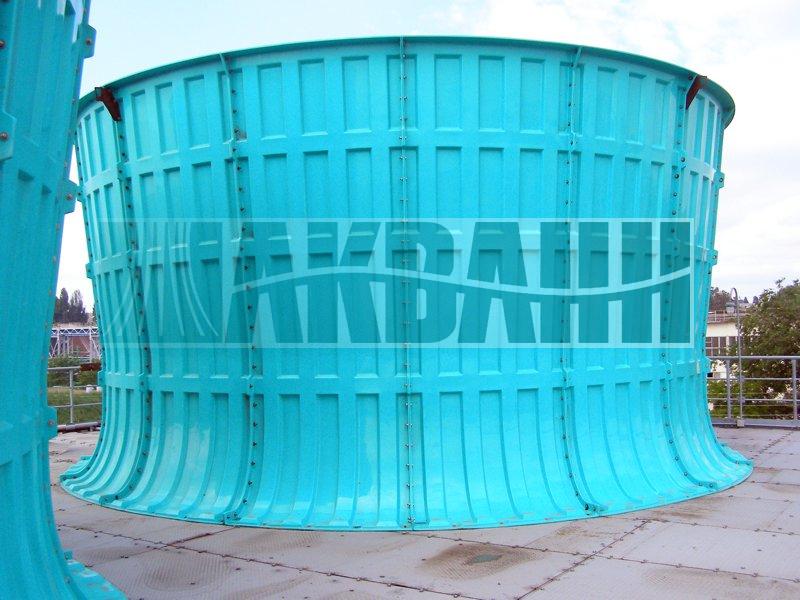

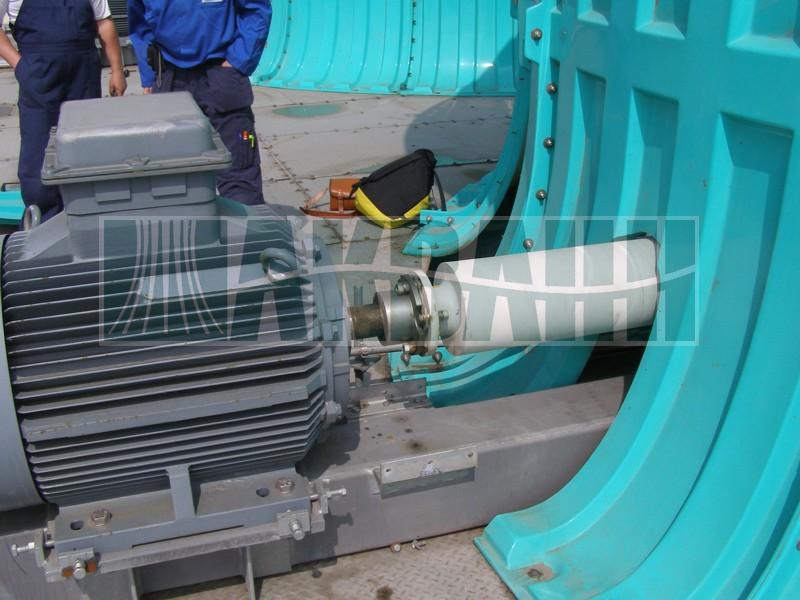

Облегченная разборная панельная конструкция удешевляет транспортировку и облегчает монтаж. Сегменты корпуса полностью идентичны друг другу, что позволяет в случае повреждения произвести замену только вышедшего из строя сегмента. Высокая точность изготовления каждого сегмента обеспечивает зазор между рабочим колесом вентилятора и стенкой корпуса в плоскости вращения в пределах 2-4 см (в зависимости от диаметра рабочего колеса).
Корпусы снабжены жёсткими креплениями для уменьшения вибрации и компенсации воздействия работающего вентилятора. Стандартно применяемые соединительные элементы для вертикальных сегментов корпуса изготовлены из нержавеющей стали PN 0H18N9 стандарта DIN 1.4301.

Температурный режим эксплуатации корпуса: от –25 oC дo +65 oC.
Корпус может быть изготовлен в полной цветовой гамме палитры по шкале RAL.
Стандартный цвет - светлосерый (RAL 7035).
В качестве меры борьбы с обледенением, корпус опционально может быть снабжен электрическими нагревательными элементами.
Для уменьшения шума от работы вентиляторной установки, верхняя часть корпуса может быть опционально оборудована шумоотводящим элементом цилиндрической формы.

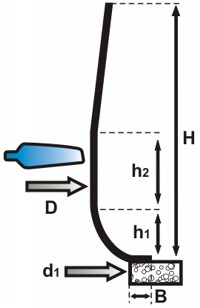

Корпус  вентилятора градирни (диффузор), тип ADW.

Таблица габаритных размеров диффузоров.

Тип корпуса вентилятора

Диаметр рабочего колеса
[mm / ft]

D
 [mm]

d1
 [mm]

H
 [mm]

h1
 [mm]

h2
 [mm]

B
 [mm]

Кол-во сегмен-тов

ADW 900 x 535

900

900

1 100

535

135

40

30

1

ADW 1000 x 725

1 000

1 000

1 200

725

150

175

70

1

ADW 1200 x 870

1 200

1 200

1 440

870

180

210

85

1

ADW 1600 x 1000

1 584

1 600

2 000

1 000

300

200

100

4

ADW 2000 x 1200

1 980

2 000

2 400

1 200

300

100

100

4

ADW 2500 x 1500

2 475

2 500

3 000

1 500

375

435

100

7

ADW 9 x 2600

9

2 770

3 100

2 600

345

1 155

120

4

ADW 10 x 2600

10

3 080

3 450

2 600

385

1 155

120

5

ADW 11 x 2600

11

3 390

3 797

2 600

425

1 075

120

6

ADW 12 x 1800

12

3 700

4 155

1 800

465

1 035

120

6

ADW 12 x 2850

12

3 700

4 155

2 850

465

1 035

120

6

ADW 13 x 1800

13

4 000

4 800

1 800

600

500

120

9

ADW 13 x 2500

13

4 000

4 480

2 500

500

400

120

10

ADW 14 x 1800

14

4 310

4 827

1 800

539

523

120

8

ADW 14 x 2600

14

4 310

4 827

2 600

539

523

120

10

ADW 4500 x 2000

4 455

4 500

5 000

2 000

550

600

150

10

ADW 4500 x 2000

4 455

4 500

5 610

2 000

840

  -

240

8

ADW 16 x 1800

16

4 925

5 515

1 800

615

495

150

12

ADW 16 x 2860

16

4 925

5 910

2 860

738

1 432

200

12

ADW 16 x 3080

16

4 925

6 160

3 080

738

862

200

12

ADW 5000 x 2000

4 950

5 000

6 590

2 000

980

500

500

12

ADW 5000 x 3300

4 950

5 000

6 590

3 000

980

700

250

12

ADW 18 x 3500

18

5 540

6 205

3 500

692

1 550

150

12

ADW 5600 x 3340

5 544

5 600

6 430

3 340

590

1 115

250

22

ADW 6000 x 4000

5 940

6 000

7 410

4 000

900

1 100

150

12

ADW 20 x 2000

20

6 157

7 030

2 000

920

-

145

12

ADW 20 x 3850

20

6 157

6 895

3 850

770

616

150

14

ADW 6300 x 4390

6 237

6 300

6 850

4 390

670

1 200

250

11

ADW 6300 x 4580

6 237

6 300

7 240

4 580

860

1 200

250

11

ADW 6310 x 1850

6 247

6 310

6 660

1 850

500

450

170

14

ADW 22 x 2000

22

6 775

7 590

2 000

850

680

150

14

ADW 22 x 4240

22

6 775

7 590

4 240

850

680

200

16

ADW 7000 x 3000

6 930

7 000

8 400

3 000

1 050

800

150

14

ADW 7100 x 4180

7 029

7 100

8 920

4 180

1 480

500

200

18

ADW 24 x 4200

24

7 390

8 277

4 200

924

554

150

16

ADW 8000 x 3500

7 920

8 000

9 500

3 500

850

600

200

20

ADW 26 x 5000

26

8 005

8 965

5 000

1 000

800

150

20

ADW 8100 x 4340

8 019

8 100

10 200

4 340

1 590

500

110

20

ADW 28 x 5000

28

8 620

9 655

5 000

1 080

860

150

24

ADW 30 x 5000

30

9 325

10 345

5 000

1 155

925

200

24

ADW 32 x 5000

32

9 850

11 035

5 000

1 235

985

150

24

ADW 10000 x 5500

9 900

10 000

11 185

5 500

1 235

1 365

150

24

ADW 34 x 5500

34

10 467

11 770

5 500

1 310

1 050

150

24

ADW 34 x 11140

34

10 467

22 100

11 140

5 440

1 200

200

51

ADW 10500 x 5500

10 395

10 500

11 770

5 500

1 310

1 050

150

24

ADW 20100 x 26000

20 000

20 100

45 000

26 000

11 000

1 000

900

144
