Водоуловитель ВУТ-50Р из ПВХ. Тип полуволна.

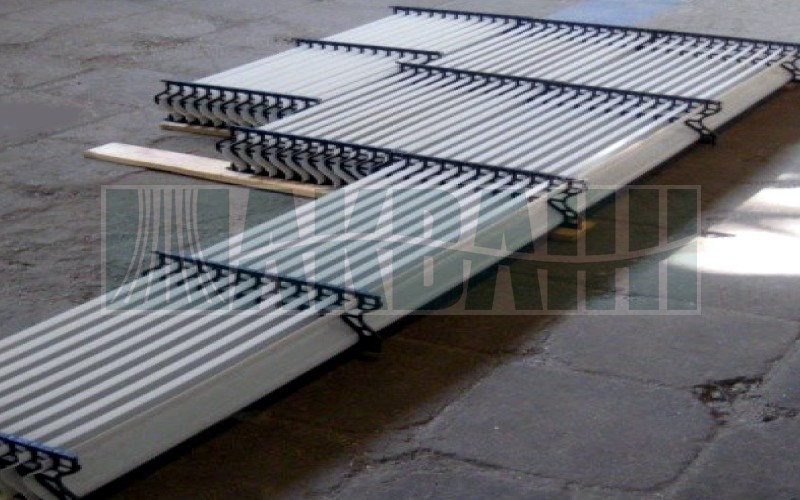

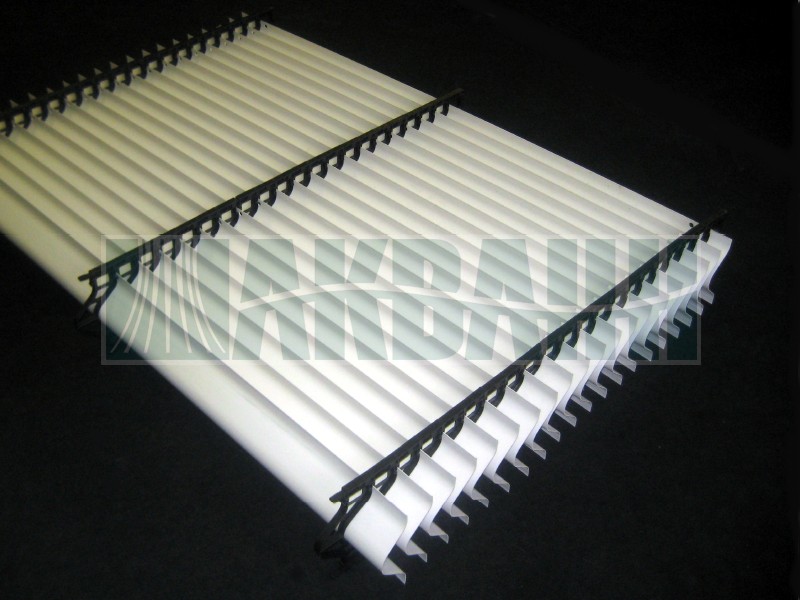

Блок водоуловителя ВУТ-50Р представляет собой наборную структуру из листов ПВХ высотой 180 мм имеющих волновой профиль. Листы жестко фиксируются в блоке посредством дистанционных фиксаторов из полипропилена на расстоянии 50 мм.

Рецептура ПВХ-композиции специально разработана для эксплуатации в градирнях. Тем самым достигаются хорошие показатели по механической прочности, морозостойкости, долговечности, пожаробезопасности, устойчивости к биообрастанию и карбонатным отложениям.
Профиль листа обеспечивает хорошие номинальные характеристики по каплеуносу 0.003-0.004 % от общего расхода воды при скоростях потока воздушно-капельной смеси 1.0-2.35 м/c. Норма СНиП 2.04.02-84 по этому показателю для башенных градирен составляет 0.01-0.05 %, для вентиляторных 0.05-0.2%.
Аэродинамический коэффициент сопротивления водоуловителя, рассчитываемый по методике ФГУП «НИИ ВОДГЕО», составляет 4 1/м.
Водоуловитель ВУТ-50Р применяется во всех типах градирен нефтеперерабатывающих и химических производств, предприятий металлургического и энергетического комплексов, газоперерабатывающих заводов и предприятий пищевой промышленности.
Для заказа водоуловителя необходимо заполнить опросный лист (доступен в меню «Файлы для скачивания»). После отправки заполненного опросного листа по указанным в нем координатам, специалисты нашей компании свяжутся с Вами и уточнят необходимые детали.

Технические характеристики водоуловителя ВУТ-50Р:


  Модель



ВУТ-50Р

  Тип профиля


 полуволна

  Материал изготовления листов



ПВХ
  Материал изготовления дистанционных фиксаторов

ПП
  Длина блока

мм

до 6 000
  Ширина блока

мм

до 550
  Высота блока (с учетом фиксаторов)

мм

220
  Удельный вес

кг/м2

9.7
  Интервал рабочих температур
oС
- 40 + 60
  Срок эксплуатации

более 15 лет
  Каплеунос 1

%

0.003-0.004
  Аэродинамическое сопротивление 2

1/м

3.0-5.1
  Потери давления 1
мм. вод. ст.
0.3-1.0
  Горючесть (по ГОСТ 30244-94)
класс
Г2 (трудногорючий)
  Воспламеняемость (по 30402-96)
класс
B2 (умеренно восп.)
  Стандарт изготовления
ТУ 5770-009-00282300-96



1 - рассчитывается в диапазоне скоростей воздушно-капельного потока 1.0-2.35 м/c;
2 - применяется в методике расчета градирен ФГУП «НИИ ВОДГЕО».

По желанию Заказчика в пределах 6000 мм могут быть изготовлены блоки водоуловителя с любой длиной.

Стандартный цвет по шкале Ral 1011 (бежевый).

Транспортировка осуществляется в разобранном виде. Транспортный объём для перевозки 1 ж/д ваг. на 2000 м2 площади.
