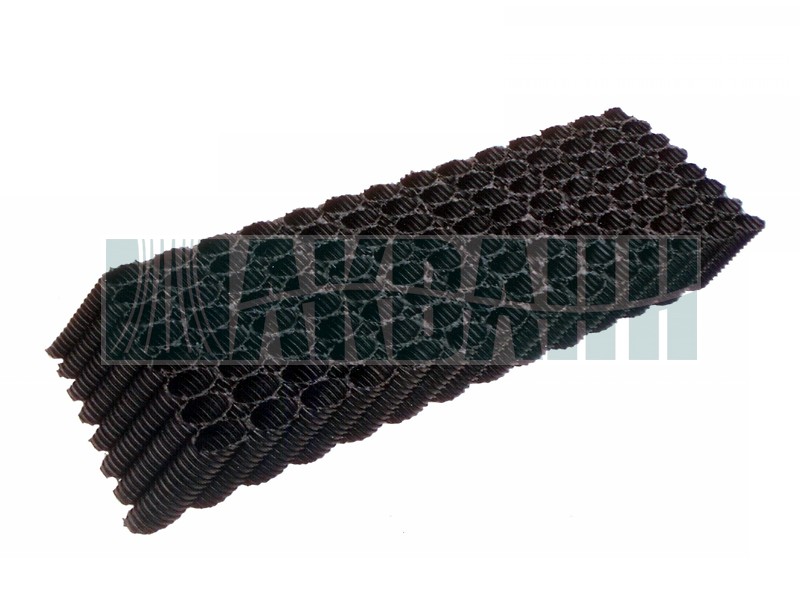

Водоуловитель КУ-75 из ПНД 273-79 и ПВД 158-03. Тип гофротрубчатый.



Блок водоуловителя КУ-75 из параллельных гофротрубок диаметром 45 мм, сваренных между собой по торцам в местах соприкосновения, сочетает в себе хорошие характеристики по каплеуносу - 0.03% при малом аэродинамическом сопротивлении – 3.2 1/м. Достоинствами данного водоуловителя являются также: высокая вибростойкость, простота и надежность монтажа, долговечность водоуловительной системы.
В состав композиции блока входит ПНД 273-79 стабилизированный углеродом, что обеспечивает поддержание его механических характеристик в течение длительного периода времени эксплуатации. Водоуловитель также устойчив к солям жесткости.
Для заказа водоуловителя необходимо заполнить опросный лист (доступен в меню «Файлы для скачивания»). После отправки заполненного опросного листа по указанным в нем координатам, специалисты нашей компании свяжутся с Вами и уточнят необходимые детали.

Технические характеристики водоуловителя КУ-75:


  Модель



КУ-75

  Тип


 гофротрубчатый

  Диаметр трубок

мм

75
  Наклон трубок
градусы
45
  Материал изготовления



ПНД 273-79 и ПВД 158-03
  Длина блока

мм

1 420
  Ширина блока

мм

570
  Высота блока

мм

150
  Удельный вес

кг/м2

8.65
  Интервал рабочих температур
oC
- 40 + 60
  Срок эксплуатации

10-15 лет
  Усредненный каплеунос 1

%

0.03
  Аэродинамическое сопротивление 1, 2

1/м

3.2

1 - рассчитывается при скорости воздушно-капельного потока 2.0 м/c;
2 - применяется в методике расчета градирен ФГУП «НИИ ВОДГЕО».

Транспортировка осуществляется в собранном виде.
