УПП. Разбрызгивающая форсунка ударного типа из полипропилена.

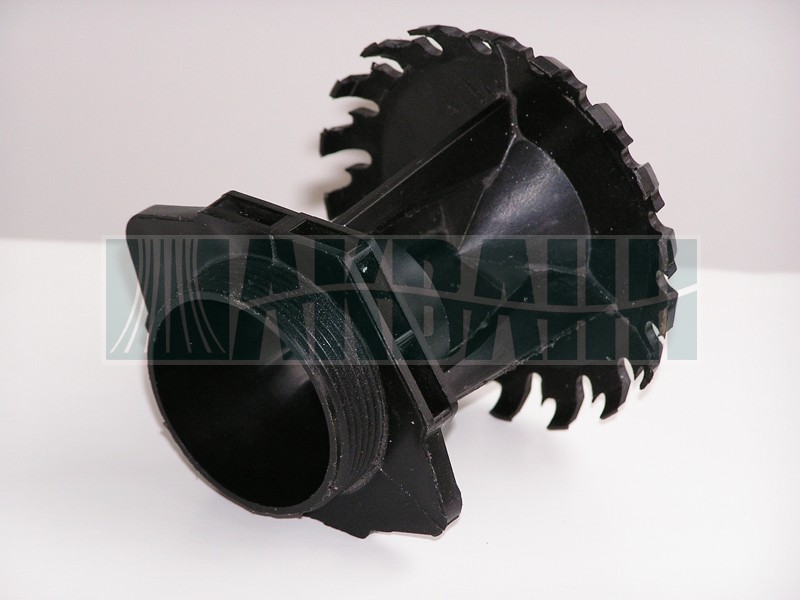

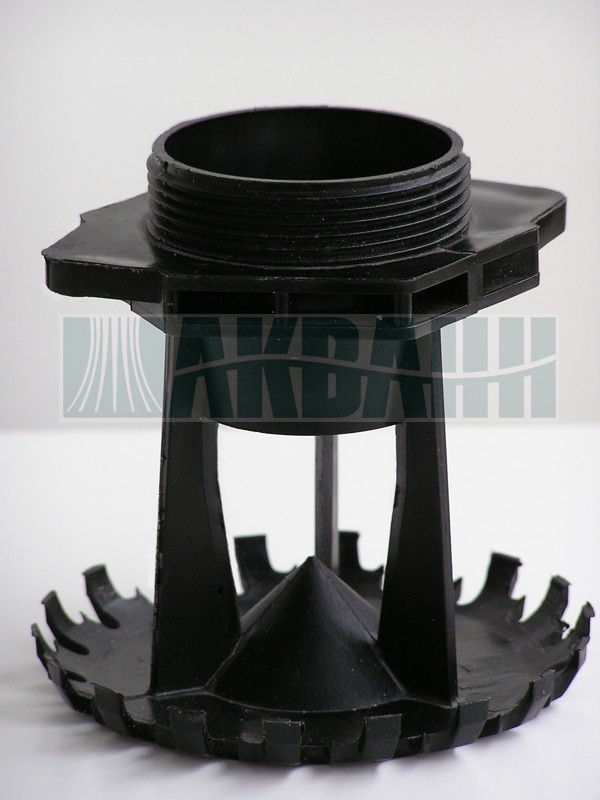

Форсунка УПП состоит из конической насадки, конусообразного рассекателя для воды и тарельчатого отражателя. Отражатель по всей длине окружности имеет зубцы и прорези. Коническая насадка и отражатель соединены тремя держателями.
Монтаж: сопло ввинчивается в штуцер с внутренней резьбой 2 трубопровода системы водораспределения.
Температурный режим эксплуатации: температура паровоздушной смеси не должна превышать 55 oС.
Температурный режим хранения: в помещении или под защитой от прямых солнечных лучей при температуре не ниже -30 oС.
Упаковка: поставляется в коробках из жесткого картона.
Технические характеристики форсунки УПП:



  Модель

УПП

  Материал изготовления

  полипропилен

  Тип
ударныйс тарельчатым отражателем
  Масса
150 гр.
  Диаметр внешней посадочной резьбы
2
  Диаметры проходного сечения
30 мм37 мм
  Диапазон рабочих давлений
0.1-1.0 м.вод.ст.
  Диапазон рабочих расходов
3.5-16.5 м3/ч
  Усредненный коэффициент расхода
0.96
  Площадь пятна орошения одной форсунки
м2
  Расчетный срок службы
10 лет

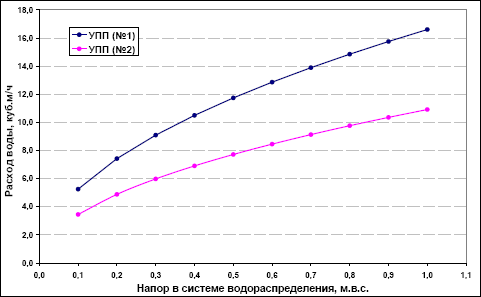

Зависимость расхода воды от давления на входе форсунки УПП.

УПП №1 – проходной диаметр 37 мм, УПП №2 – проходной диаметр 30 мм.







Галерея товара:
