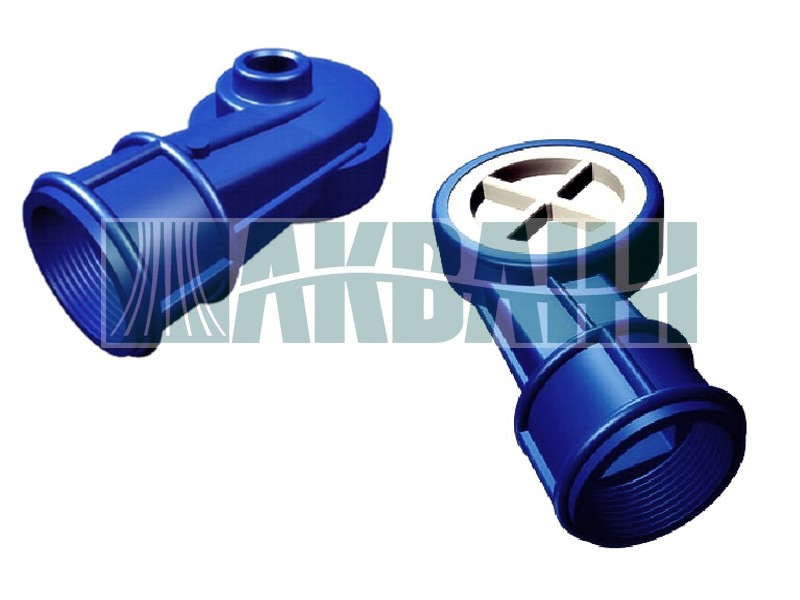

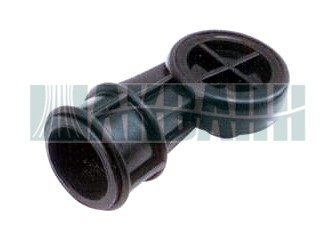

СЭ-G2. Эвольвентная разбрызгивающая форсунка из ПНД/ПВД.



Форсунка изготавливается методом литья под давлением из ПНД марки 277-73 ГОСТ 16338 и ПВД марки 158-03-020 ГОСТ 16337.
Диаметр внешней посадочной резьбы 2”.
Применяется в системах с большим удельным расходом 8.2 - 20.3 м3/ч.
Диапазон значений давления на входе форсунки 1.0 - 6.0 м.вод.ст.
Технические характеристики форсунки CЭ-G2:

Модель

Диапазон рабочих давлений, м.вод.ст.

Диапазон рабочих расходов, м3

Усредненный коэффициент расхода

Радиус факела (форсунка направлена вверх), м

Высота факела (форсунка направлена вверх), м

Радиус факела (форсунка направлена вниз), м

СЭ-G2

1.0 - 6.0

8.2 - 20.3

0.65

0.6 - 3.4

1.5

 0.85



Галерея товара:
