Эластичные муфты Rexnord Viva



Эластичные муфты Rexnord Viva.

Представляют собой четвертое поколение эластичных муфт Rexnord, являясь на данный момент наиболее современным решением в области передачи момента вращения через эластичный элемент. Эластичная часть муфты Viva позволяет:

• передавать момент вращения в широких диапазонах мощностей э/д (0.037-400) кВт, при скоростях до 5400 об/мин;
• компенсировать угловую (до 4 градусов) и пространственную (до 3.2 мм) несносность установки приводного и ведомого валов;
• выдерживать кратковременные перегрузки в режиме старт-стоп вплоть до 500%;
• снижать суммарную вибрацию привода;
• защищать приводное оборудование при поломке (эластичный элемент идет на разрыв);
• использовать муфту в составе частотно-регулируемого привода.

Эластичная муфта Rexnord Viva включает в себя следующие элементы:

1. Эластичный элемент из полиуретана (1 шт.), присоединенный к металлу с помощью клеевого соединения. Прочность соединения выше, чем у полиуретана.
2. Посадочные фланцы (2 шт.) из стали (опционально нержавеющей стали) для закрепления на приводных валах. Диаметр посадочных отверстий согласовывается с Заказчиком.
3. Набор метизов, посадочная шпонка из стали (опционально нержавеющей стали) для сборки и монтажа муфты на приводных валах (1 комплект).

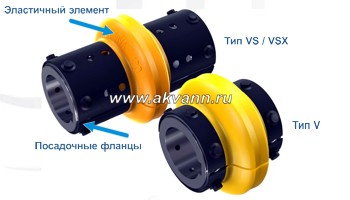

Тип V – муфта стандартной длины, тип VS – муфта с удлиненными посадочными фланцами, тип VSX – муфта с удлиненными посадочными фланцами и удлиненной эластичной частью. Характеристики производительности по передаваемому вращающему моменту у муфт VVSVSX одинакового типоразмера идентичны.

Комплект поставки муфты также включает в себя следующие документы: инструкцию по эксплуатации, сертификат происхождения, сертификат качества, паспорт балансировки, чертеж, при необходимости сертификат взрывобезопасности в соответствии с директивой ATEX 94/9/EC (группа II, категория 2GD, температурный класс T5).

Перед отгрузкой производится контроль качества и балансировка муфты.

Компания АКВАНН является OEM партнером компании Rexnord в области поставки и эксплуатации приводных валов и соединительных муфт в России. Мы рады предложить продукцию Rexnord по ценам и в сроки, доступные для потребителей в Европе и США.

Для подбора эластичной муфты необходимо заполнить опросный лист (доступен в меню «Файлы для скачивания»). В опросном листе необходимо, по возможности, наиболее полно отразить технические характеристики запрашиваемого оборудования.

После отправки заполненного опросного листа по указанным в нем координатам, специалисты нашей компании свяжутся с Вами и уточнят необходимые детали.

Таблица подбора модели эластичной муфты Rexnord Viva, исходя из передаваемой мощности:

э/д 3000 об/мин, мощность кВт
Модель муфтыViva
э/д 1500 об/мин, мощность кВт
Модель муфтыViva
э/д 1000 об/мин, мощность кВт
Модель муфтыViva
  э/д 750 об/мин, мощность кВт
Модель муфтыViva
0.09

V / VS /VSX 110

0.06

V / VS /VSX 110

0.037

V / VS /VSX 110

0.09

V / VS /VSX 110

0.12
V / VS /VSX 110
0.09

V / VS /VSX 110

0.045
V / VS /VSX 110
0.12
V / VS /VSX 110
0.18
V / VS /VSX 110
0.12

V / VS /VSX 110

0.06
V / VS /VSX 110
0.18
V / VS /VSX 110
0.25
V / VS /VSX 110
0.16

V / VS /VSX 110

0.09
V / VS /VSX 110
0.25
V / VS /VSX 110
0.37
V / VS /VSX 110
0.25

V / VS /VSX 110

0.18
V / VS /VSX 110
0.37
V / VS /VSX 110
0.55
V / VS /VSX 110
0.37

V / VS /VSX 110

0.25
V / VS /VSX 110
0.55
V / VS /VSX 110
0.75
V / VS /VSX 110
0.55

V / VS /VSX 110

0.37
V / VS /VSX 110
0.75
V / VS /VSX 110
1.1
V / VS /VSX 110
0.75

V / VS /VSX 110

0.55
V / VS /VSX 110
1.1
V / VS /VSX 110
1.5
V / VS /VSX 110
1.1

V / VS /VSX 110

0.75
V / VS /VSX 110
1.5
V / VS /VSX 110
2.2
V / VS /VSX 110
1.5

V / VS /VSX 110

1.1
V / VS /VSX 110

2.2

V / VS /VSX 110
3
V / VS /VSX 110
2.2

V / VS /VSX 110

1.5
V / VS /VSX 110
3
V / VS /VSX 110
4
V / VS /VSX 110
3

V / VS /VSX 110

2.2
V / VS /VSX 110

4

V / VS /VSX 125
5.5
V / VS /VSX 110
4

V / VS /VSX 110

3
V / VS /VSX 110

5.5

V / VS /VSX 125
7.5
V / VS /VSX 110
5.5

V / VS /VSX 110

4
V / VS /VSX 125

7.5

V / VS /VSX 125
11
V / VS /VSX 125
7.5
V / VS /VSX 125
5.5
V / VS /VSX 125
11
V / VS /VSX 130
15
V / VS /VSX 125
11
V / VS /VSX 125
7.5
V / VS /VSX 125
15
V / VS /VSX 150
18.5
V / VS /VSX 125
15
V / VS /VSX 125
11
V / VS /VSX 125

18.5

V / VS /VSX 150
22
V / VS /VSX 130
18.5
V / VS /VSX 130
15
V / VS /VSX 130

22

V / VS /VSX 170
30
V / VS /VSX 130
22
V / VS /VSX 130
18.5
V / VS /VSX 150

30

V / VS /VSX 190
37
V / VS /VSX 130
30
V / VS /VSX 150
22
V / VS /VSX 150

37

V / VS /VSX 215
45
V / VS /VSX 130
37
V / VS /VSX 170
30
V / VS /VSX 170

45

V / VS /VSX 215
55
V / VS /VSX 150
45
V / VS /VSX 170
37
V / VS /VSX 190

55

V / VS /VSX 245
75
V / VS /VSX 150
55
V / VS /VSX 190
45
V / VS /VSX 215

75

V / VS /VSX 290
90
V / VS /VSX 170
75
V / VS /VSX 215
55
V / VS /VSX 215

90

V / VS /VSX 290
110
V / VS /VSX 190
90
V / VS /VSX 215
75
V / VS /VSX 245

110

V / VS /VSX 290
132
V / VS /VSX 215
110
V / VS /VSX 215
90
V / VS /VSX 245

132

V / VS /VSX 365
160
V / VS /VSX 215
132

V / VS /VSX 245

110
V / VS /VSX 290

160

V / VS /VSX 365
200
V / VS /VSX 215
160
V / VS /VSX 290
132
V / VS /VSX 290

200

V / VS /VSX 365
250
V / VS /VSX 215
200
V / VS /VSX 290
160
V / VS /VSX 365

250

V / VS /VSX 365
315
V / VS /VSX 290
250
V / VS /VSX 365
200
V / VS /VSX 365





355
V / VS /VSX 290
315
V / VS /VSX 365
250
V / VS /VSX 365




400
V / VS /VSX 290
355
V / VS /VSX 365
315
V / VS /VSX 365









400
V / VS /VSX 365









Максимальный диаметр посадочных валов составляет 165 мм. Посадочные размеры уточняются непосредственно с Заказчиком.

Максимальное расстояние между приводным и ведомым валом составляет 300 мм.

Температурный режим эксплуатации: -40 oС - +93 oС.

Муфта не требует регламентированного сервисного обслуживания. Необходимо проверять состояние элементов муфты на предмет механических повреждений и устранять их по мере возникновения.
