Эластичные муфты Rexnord Omega

Эластичные муфты Rexnord Omega.

Данный тип эластичных муфт Rexnord является продолжением линейки муфт Rexnord Viva. Предназначен для работы в системах, где фактор перегрузки по вращающему моменту в режиме старт-стоп имеет первостепенное значение. Химически стойкая эластичная часть муфты Omega позволяет:

• передавать момент вращения в широких диапазонах мощностей э/д (0.037-400) кВт, при скоростях до 7500 об/мин;
• компенсировать угловую (до 4 градусов) и пространственную (до 3.2 мм) несносность установки приводного и ведомого валов;
• выдерживать кратковременные перегрузки в режиме старт-стоп вплоть до 500%;
• снижать суммарную вибрацию привода;
• защищать приводное оборудование при поломке (эластичный элемент идет на разрыв в серединной части);
• использовать муфту в составе частотно-регулируемого привода.

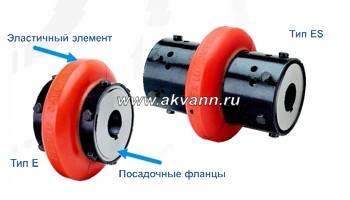

Эластичная муфта Rexnord Omega включает в себя следующие элементы:

1. Эластичный элемент из полиуретана (1 шт.), присоединенный к металлу с помощью клеевого соединения. Прочность соединения выше, чем у полиуретана.

2. Посадочные фланцы (2 шт.) из стали (опционально нержавеющей стали) для закрепления на приводных валах. Диаметр посадочных отверстий согласовывается с Заказчиком.
3. Набор метизов, посадочная шпонка из стали (опционально нержавеющей стали) для сборки и монтажа муфты на приводных валах (1 комплект).

Тип E – муфта стандартной длины, тип ES – муфта с удлиненными посадочными фланцами. Характеристики производительности по передаваемому вращающему моменту у муфт и ES одинакового типоразмера идентичны.

Комплект поставки муфты также включает в себя следующие документы: инструкцию по эксплуатации, сертификат происхождения, сертификат качества, паспорт балансировки, чертеж, при необходимости сертификат взрывобезопасности в соответствии с директивой ATEX 94/9/EC (группа II, категория 2GD, температурный класс T5).

Перед отгрузкой производится контроль качества и балансировка муфты.

Компания АКВАНН является OEM партнером компании Rexnord в области поставки и эксплуатации приводных валов и соединительных муфт в России. Мы рады предложить продукцию Rexnord по ценам и в сроки, доступные для потребителей в Европе и США.

Для подбора эластичной муфты необходимо заполнить опросный лист (доступен в меню «Файлы для скачивания»). В опросном листе необходимо, по возможности, наиболее полно отразить технические характеристики запрашиваемого оборудования.

После отправки заполненного опросного листа по указанным в нем координатам, специалисты нашей компании свяжутся с Вами и уточнят необходимые детали.


Таблица подбора модели эластичной муфты Rexnord Omega, исходя из передаваемой мощности:



э/д 3000 об/мин, мощность кВт
Модель муфты Omega
э/д 1500 об/мин, мощность кВт
Модель муфтыOmega
э/д 1000 об/мин, мощность кВт
Модель муфтыOmega
  э/д 750 об/мин, мощность кВт
Модель муфтыOmega
0.09

E / ES 2

0.06

E / ES 2

0.037

E / ES 2

0.09

E / ES 2

0.12

E / ES 2

0.09

E / ES 2

0.045
E / ES 2
0.12

E / ES 2

0.18

E / ES 2

0.12

E / ES 2

0.06
E / ES 2
0.18

E / ES 2

0.25

E / ES 2

0.16

E / ES 2

0.09
E / ES 2
0.25

E / ES 2

0.37

E / ES 2

0.25

E / ES 2

0.18
E / ES 2
0.37

E / ES 2

0.55

E / ES 2

0.37

E / ES 2

0.25
E / ES 2
0.55

E / ES 2

0.75

E / ES 2

0.55

E / ES 2

0.37
E / ES 2
0.75

E / ES 2

1.1

E / ES 2

0.75

E / ES 2

0.55

E / ES 2

1.1

E / ES 2

1.5

E / ES 2

1.1

E / ES 2

0.75

E / ES 2

1.5

E / ES 2

2.2

E / ES 2

1.5

E / ES 2

1.1

E / ES 2

2.2

E / ES 3

3

E / ES 2

2.2

E / ES 2

1.5

E / ES 2

3

E / ES 3

4

E / ES 2

3

E / ES 2

2.2

E / ES 2

4

E / ES 4

5.5

E / ES 4

4

E / ES 3

3

E / ES 4

5.5

E / ES 5

7.5

E / ES 4

5.5

E / ES 4

4

E / ES 4

7.5

E / ES 5

11

E / ES 4

7.5

E / ES 4

5.5

E / ES 4

11

E / ES 10

15

E / ES 4

11
E / ES 5
7.5
E / ES 5
15

E / ES 20

18.5

E / ES 4

15
E / ES 5
11
E / ES 5

18.5

E / ES 20

22
E / ES 5
18.5
E / ES 10
15
E / ES 10

22

E / ES 30

30
E / ES 10
22
E / ES 10
18.5
E / ES 20

30

E / ES 30

37
E / ES 10
30
E / ES 20
22
E / ES 30

37

E / ES 40

45
E / ES 10
37
E / ES 20
30
E / ES 30

45

E / ES 40

55
E / ES 20
45
E / ES 30
37
E / ES 30

55

E / ES 50
75
E / ES 30
55
E / ES 30
45
E / ES 40

75

E / ES 60

90
E / ES 30
75
E / ES 40
55
E / ES 40

90

E / ES 60

110
E / ES 30
90
E / ES 40
75
E / ES 50

110

E / ES 60

132
E / ES 40
110
E / ES 50
90
E / ES 50

132

E / ES 70

160
E / ES 40
132
E / ES 50
110
E / ES 60

160

E / ES 70

200
E / ES 40
160
E / ES 60
132
E / ES 60

200

E / ES 80

250
E / ES 50
200
E / ES 60
160
E / ES 70

250

E / ES 80

315
E / ES 60
250
E / ES 70
200
E / ES 70





355
E / ES 60
315
E / ES 70
250
E / ES 70




400
E / ES 60
355
E / ES 70
315
E / ES 80









400
E / ES 80









Максимальный диаметр посадочных валов составляет 165 мм. Посадочные размеры уточняются непосредственно с Заказчиком.

Максимальное расстояние между приводным и ведомым валом составляет 250 мм.

Температурный режим эксплуатации: -40 oС - +93 oС.

Муфта не требует регламентированного сервисного обслуживания. Необходимо проверять состояние элементов муфты на предмет механических повреждений и устранять их по мере возникновения.
