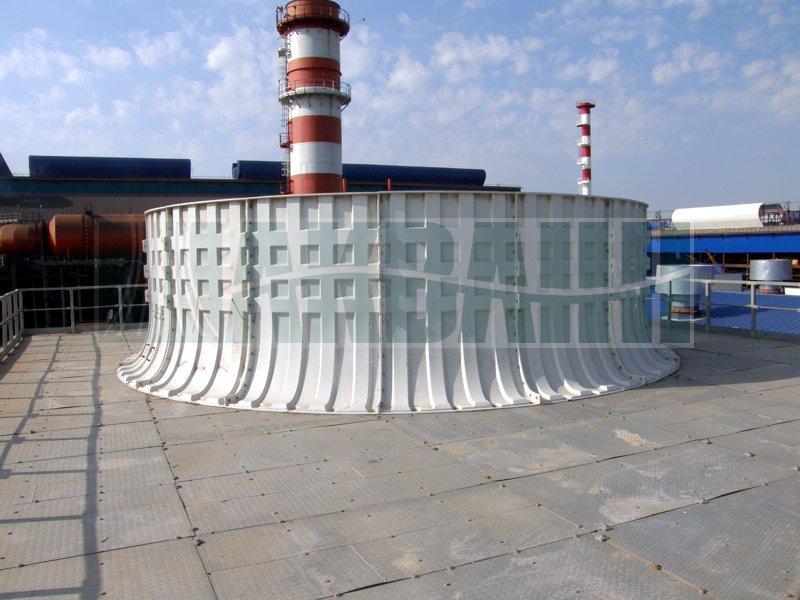

Корпусы вентиляторов градирен типа ADK.




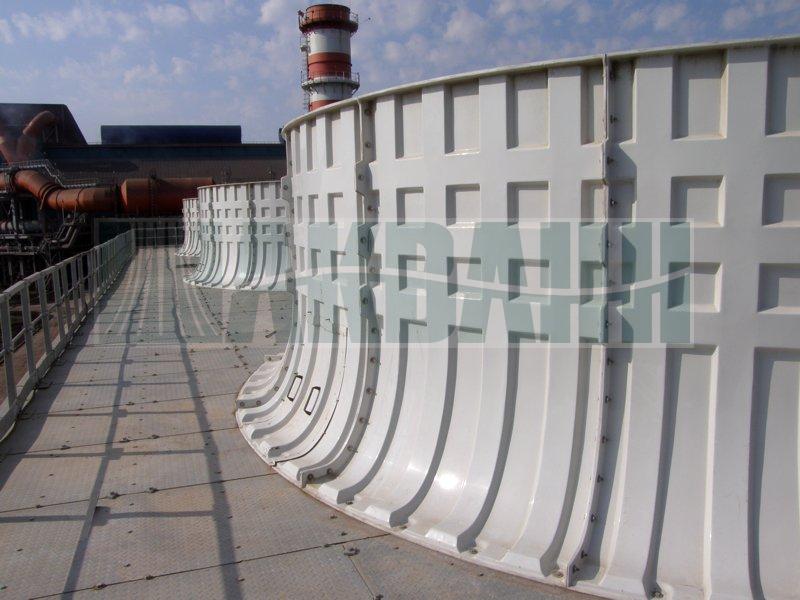

Корпус вентилятора градирни типа ADK©имеет параболическую входную часть и прямую выходную часть. Корпус изготавливается из композитных материалов армированных стекловолокном. Специальная конструкция оребрения внешней поверхности корпуса обеспечивает его жёсткость.

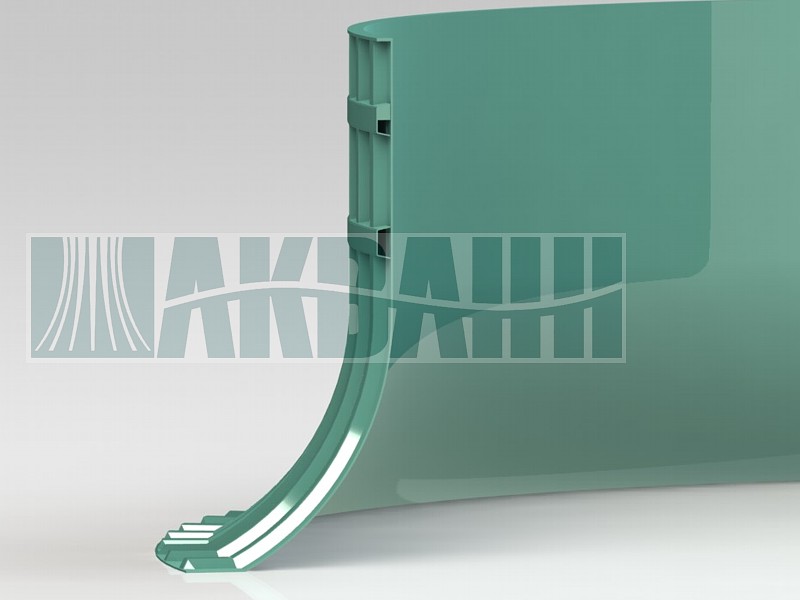

Технология, в основе которой лежит метод двойной стенки, позволяет сохранить гладкую поверхность как внутри, так и снаружи корпуса.

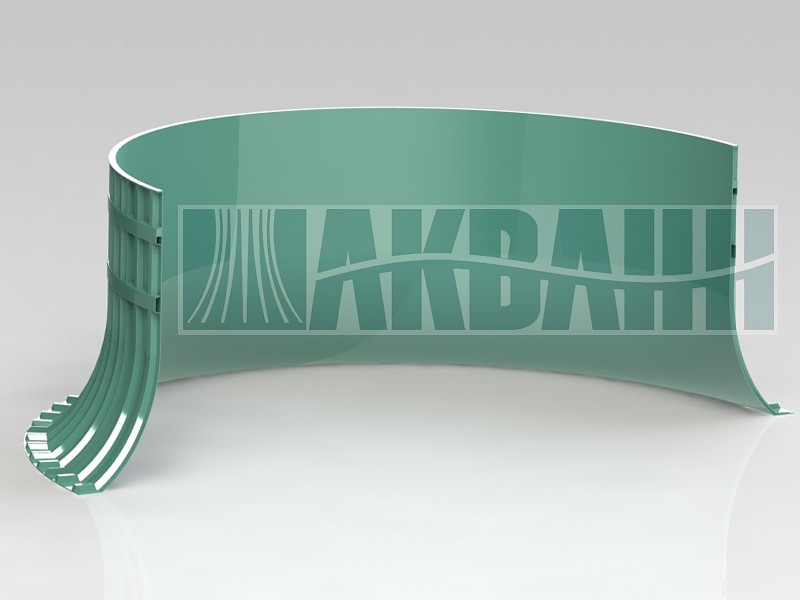

Облегченная разборная панельная конструкция удешевляет транспортировку и облегчает монтаж. Сегменты корпуса полностью идентичны друг другу, что позволяет в случае повреждения произвести замену только вышедшего из строя сегмента. Высокая точность изготовления каждого сегмента обеспечивает зазор между рабочим колесом вентилятора и стенкой корпуса в плоскости вращения в пределах 2-4 см (в зависимости от диаметра рабочего колеса).

Корпусы снабжены жёсткими креплениями для уменьшения вибрации и компенсации воздействия работающего вентилятора. Стандартно применяемые соединительные элементы для вертикальных сегментов корпуса изготовлены из нержавеющей стали PN 0H18N9 стандарта DIN 1.4301.

Температурный режим эксплуатации корпуса: от –25 oC дo +65 oC.

Корпус может быть изготовлен в полной цветовой гамме палитры по шкале RAL.
Стандартный цвет - светлосерый (RAL 7035).
В качестве меры борьбы с обледенением, корпус опционально может быть снабжен электрическими нагревательными элементами.

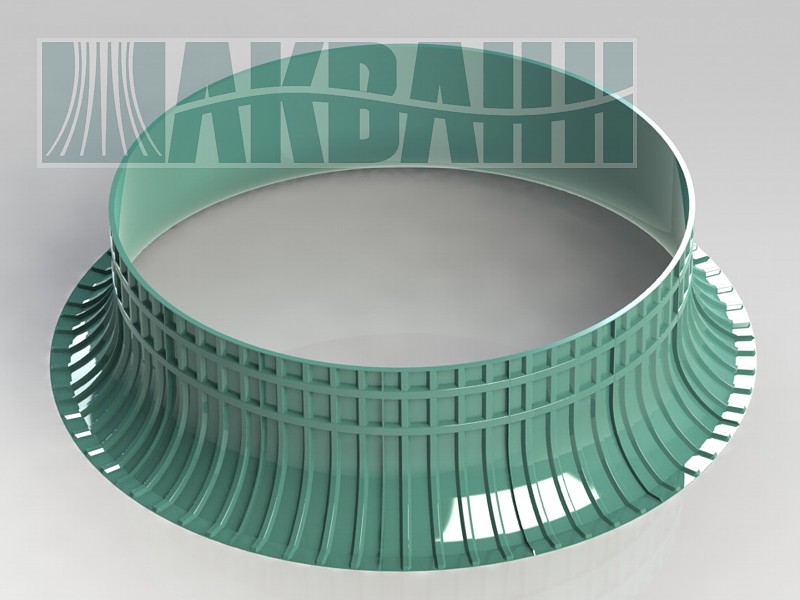

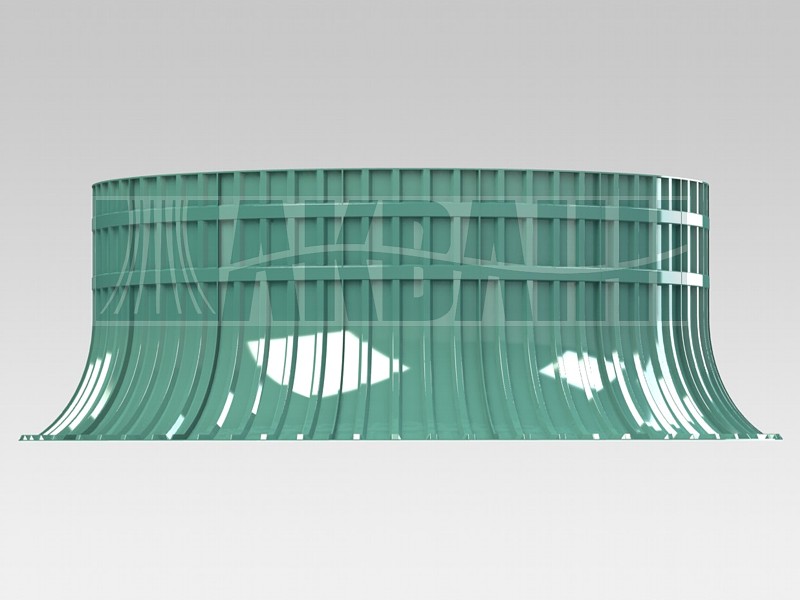

Корпус  вентилятора градирни (диффузор), тип ADK.

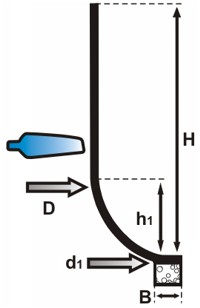

Таблица габаритных размеров диффузоров.

Тип корпуса вентилятора

Диаметр рабочего колеса
[mm / ft]


 [mm]

d1
 [mm]

H
 [mm]

h1
 [mm]

B
 [mm]

Кол-во сегмен-тов

ADK 8 x 1800

8

2 462

2 735

1 800

365

120

4

ADK 9 x 1800

9

2 770

3 100

1 800

345

120

4

ADK 10 x 1800

10

3 080

3 450

1 800

385

120

5

ADK 11 x 1800

11

3 390

3 797

1 800

425

120

6

ADK 4500 x 2000 jw

4 455

4 500

5 610

2 000

840

240

8

ADK 6000 x 2000

5 940

6 000

7 410

2 200

900

150

14

ADK 6000 x 2200

5 940

6 000

7 410

2 200

900

150

14

ADK 20 x 2200

20

6 157

6 895

2 200

770

150

14

ADK 24 x 2200

24

7 390

8 277

2 200

924

150

16

ADK 24 x 2800

24

7 390

8 277

2 800

924

150

16

ADK 8000 x 2600

7 920

8 000

9 480

2 600

1 240

300

15

ADK 26 x 2500

26

8 005

8 965

2 500

1 000

150

16

ADK 28 x 2200

28

8 620

9 655

2 200

1 080

150

18

ADK 30 x 2400

30

9 240

10 345

2 400

1 155

200

24

ADK 32 x 2500

32

9 850

11 035

2 500

1 235

150

24

ADK 10000 x 2800

9 900

10 000

11 185

2 800

1 235

150

20

ADK 34 x 2000

34

10 467

11 770

2 000

1 310

150

24

*jw - однослойный диффузор
