Корпусы вентиляторов градирен типа ADC



Корпусы вентиляторов градирен типа ADС.

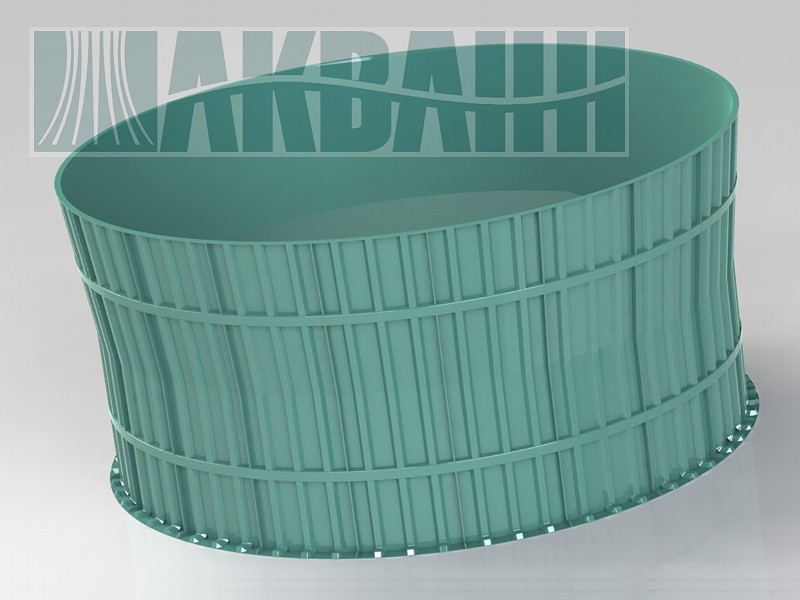

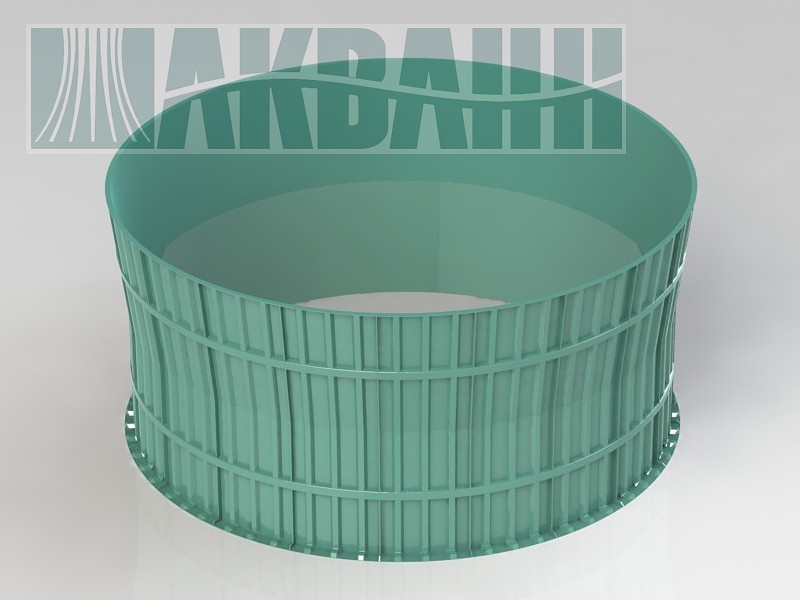

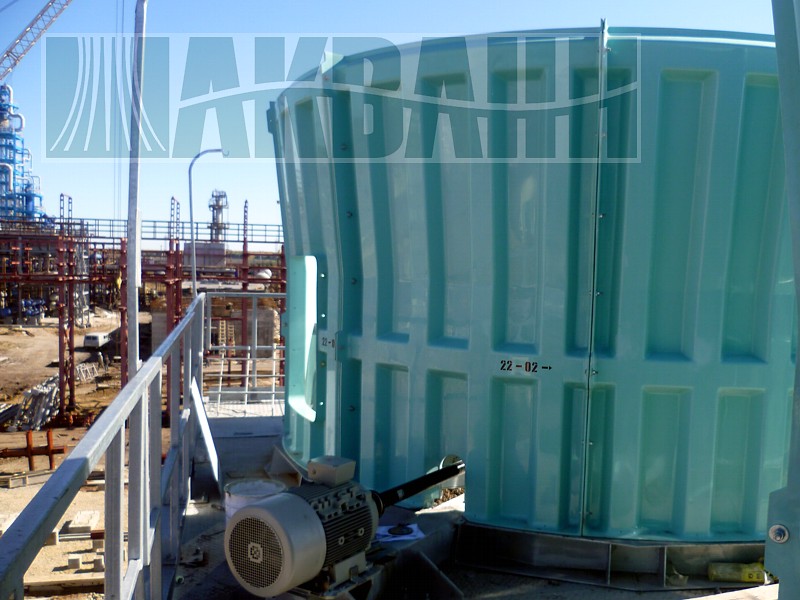

Корпус вентилятора градирни типа ADС© имеет цилиндрическую форму входной и коническую форму выходной части. Корпус изготавливается из композитных материалов армированных стекловолокном. Специальная конструкция оребрения внешней поверхности корпуса обеспечивает его жёсткость.
Технология, в основе которой лежит метод двойной стенки, позволяет сохранить гладкую поверхность как внутри, так и снаружи корпуса.

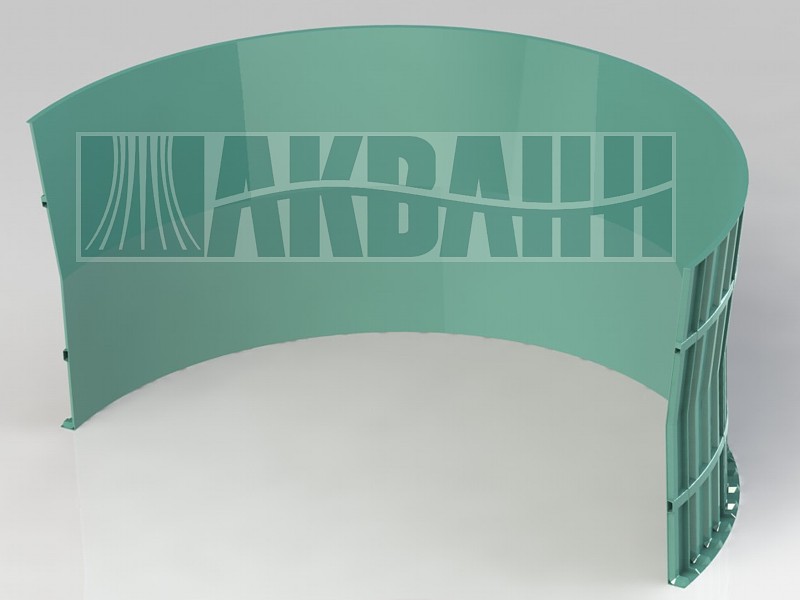

Облегченная разборная панельная конструкция удешевляет транспортировку и облегчает монтаж. Сегменты корпуса полностью идентичны друг другу, что позволяет в случае повреждения произвести замену только вышедшего из строя сегмента. Высокая точность изготовления каждого сегмента обеспечивает зазор между рабочим колесом вентилятора и стенкой корпуса в плоскости вращения в пределах 2-4 см (в зависимости от диаметра рабочего колеса).
Корпусы снабжены жёсткими креплениями для уменьшения вибрации и компенсации воздействия работающего вентилятора. Стандартно применяемые соединительные элементы для вертикальных сегментов корпуса изготовлены из нержавеющей стали PN 0H18N9 стандарта DIN 1.4301.

Температурный режим эксплуатации корпуса: от –25 oC дo +65 oC.
Корпус может быть изготовлен в полной цветовой гамме палитры по шкале RAL.
Стандартный цвет - светлосерый (RAL 7035).
В качестве меры борьбы с обледенением, корпус опционально может быть снабжен электрическими нагревательными элементами.

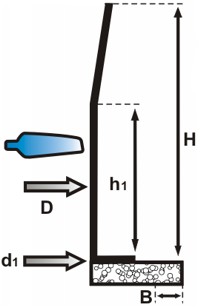

Корпус (диффузор) вентилятора градирни, тип ADC с цилиндрической формой входной части.

Таблица габаритных размеров диффузоров.



Тип корпуса вентилятора

Диаметр рабочего колеса
[mm / ft]


[mm]


[mm]

h1
[mm]

B
[mm]

Количество
сегментов

ADC 2800 x 1500

2 772

1 500

1 500

500

50

4

ADC 4500 x 2400

4 455

4 500

2 400

1 200

150

10

ADC 16 x 1500

4 877

4 927

1 500

 -

 -

8

ADC 5000 x 2400

4 950

5 000

2 400

1 000

150

12

ADC 6000 x 4000

5 940

6 000

4 000

1 300

250

14

ADC 6000 x 2000

5 940

6 000

2 000

1 300

250

14

ADC 8000 x 4000

7 920

8 000

4 000

1 100

200

20

ADC 34 x 1500

10 363

10 480

1 500

-

  -

24

ADC 10500 x 2500

10 400

8 000

2 500

  -

  -

20
