ООО «ЛУКОЙЛ-Саратоворгсинтез» г. Саратов

Проектирование, поставка, шефмонтаж градирни СК-400.



Была произведена  замена строительных опорных конструций, вентиляторной установки в сборе, системы водораспределения, обшивки и др.

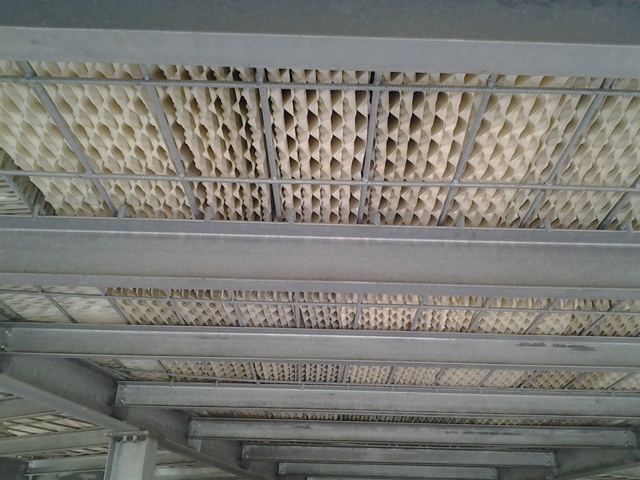

Для создания необходимой поверхности тепломассообмена в градирне применена технологическая насадка из блоков оросителей капельно-пленочного типа БО45НГ (ТУ 2291-001-55836777-2005) и блоков Блок оросителя ТПВ 1,6х0,5х0,7. Определение высоты слоя оросителя производилось на основании результатов теплового расчета, выполненного по программе, разработанной на основе методики НИИ ВОДГЕО.
Водораспределительная система градирни запроектирована напорного типа, замкнутой, из стальных подводящих труб, стеклопластикового кольцевого коллектора, распределительных труб из ПНД, переферийных трубами из ПНД с раструбными разбрызгивающими соплами.
Основная водораспределительная система имеет следующие характеристики:
- максимальная гидравлическая нагрузка - 3500 м3/час
- максимальная плотность орошения - 8,75 м3/м2 час
После пуска в эксплуатацию градирня обеспечивает производительность 3500 м³/час с перепадом температур нагретой и охлаждённой воды от +36°С до +24°С.
