Капельно-пленочные оросители БО-45, БО-65

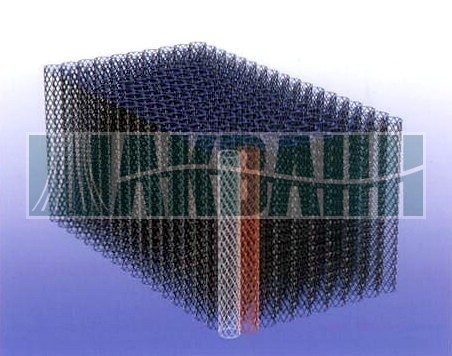

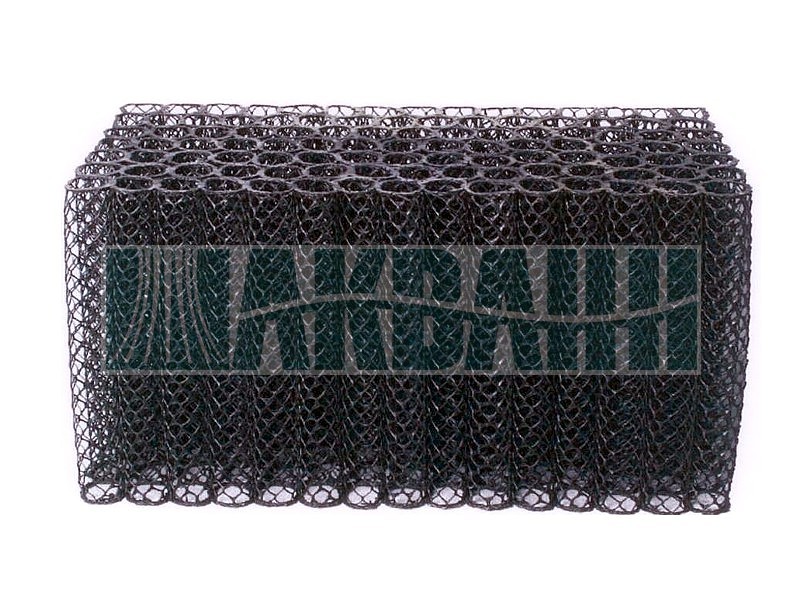

Блок-ороситель представляет собой объемную сетчатую структуру, собранную из вертикальных слоев сетчатых оболочек диаметром 45 мм (БО-45) и 65 мм (БО-65). Оболочки в блоке размещены параллельно друг другу и сварены между собой в местах соприкосновения по сегменту.

Разветвленная структура способствует образованию на поверхности тонкой водяной пленки и водяного спрэя во всем объеме насадки. Тем самым удается добиться максимальной площади тепло-массо обмена при больших плотностях орошения до 20 м3/(м2•ч), а следовательно и большего теплосъема.

Технические характеристики оросителя не ухудшаются при работе в воде с большим до 150-200 мг/л содержанием взвесей, а также нефтепродуктов до 50-100 мг/л. Оросители устойчивы к солям жесткости. Имеется положительный опыт эксплуатации в морской воде.

Насадки изготавливаются методом экструзии из ПНД марки 273-79 по ГОСТ 16338-85 стабилизированного углеродом, что обеспечивает поддержание их механических характеристик в течение длительного периода времени.

Возможно изготовление блоков с использованием добавок-антипиренов типа «Стопфайер» для придания им свойств самозатухания или негорючести. Блок с антипиреновой добавкой имеет индекс «Г» в конце названия.

Блок-ороситель БО-45, БО-65 применяется во всех типах градирен нефтеперерабатывающих и химических производств, предприятий металлургического и энергетического комплексов, газоперерабатывающих заводов и предприятий пищевой промышленности.

Технические характеристики оросительных насадок БО-45, БО-65:

   Модель


         БО-45
         БО-65
  Тип



капельно-пленочный
капельно-пленочный
  Материал изготовления



ПНД 273-79
ПНД 273-79
  Расположение оболочек в блоке



вертикальное
вертикальное
  Размеры блока (стандартные):







  Длина
мм
1000
1000
  Ширина
мм
500
500
  Высота
мм
500 / 650
500 / 650
  Удельный вес
кг/м3
48.9
24.0
  Макс. распределенная стат. нагрузка
кг/м2

1 800.00

1 600.00

  Интервал рабочих температур
oС
-40 + 60
-40 + 60
  Теплосъем в летний период
oС
до 18
до 18
По желанию Заказчика стандартная длина и ширина блоков может быть изменена.
Хорошие характеристики по максимальной статической нагрузке делают возможным использование нескольких слоев оросителей БО-45, БО-65, а также их применение в качестве основы для комбинированной оросительной насадки.
Оросители прошли стендовые испытания в ФГУП «НИИ ВОДГЕО». Результаты испытаний используются в программе расчета теплового режима работы градирни.
