Капельно-пленочные оросители БО-45Н, БО-65Н

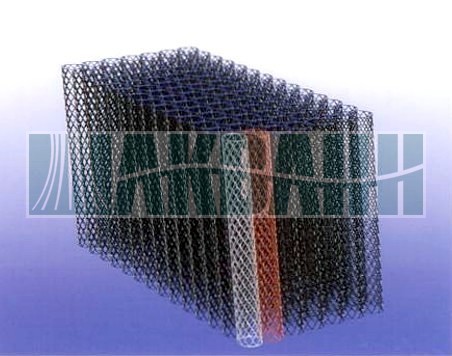

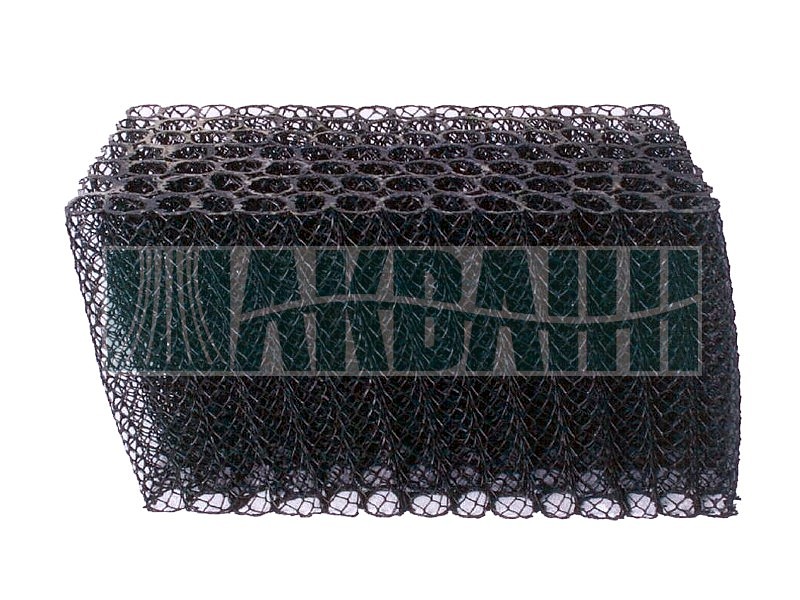

Блок-ороситель представляет собой объемную сетчатую структуру, собранную из наклонных слоев сетчатых оболочек диаметром 45 мм (БО-45Н) и 65 мм (БО-65Н). Оболочки в блоке размещены параллельно друг другу и сварены между собой в местах соприкосновения по сегменту. Угол наклона оболочек в блоке составляет 7 градусов относительно вертикальной оси.
Разветвленная структура способствует образованию на поверхности тонкой водяной пленки и водяного спрэя во всем объеме насадки. Наклон сетчатых оболочек увеличивает площадь тепло-массо обмена. Охлаждающая способность наклонного блока БО-45Н, БО-65Н в сравнении с ненаклонным блоком БО-45, БО-65 увеличена на 25%, в то время как аэродинамическое сопротивление увеличилось на 12%.
Оросители предназначены для работы при больших плотностях орошения до 15-20 м3/(м2•ч). Предельно допустимое содержание нерастворимых соединений в воде 150-200 мг/л, нефтепродуктов до 50-100 мг/л. Оросители устойчивы к солям жесткости. Имеется положительный опыт эксплуатации в морской воде.
Насадки изготавливаются методом экструзии из ПНД марки 273-79 по ГОСТ 16338-85 стабилизированного углеродом, что обеспечивает поддержание их механических характеристик в течение длительного периода времени.
Возможно изготовление блоков с использованием добавок-антипиренов типа «Стопфайер» для придания им свойств самозатухания или негорючести. Блок с антипиреновой добавкой имеет индекс «Г» в конце названия.
Блок-ороситель БО-45Н, БО-65Н применяется во всех типах градирен нефтеперерабатывающих и химических производств, предприятий металлургического и энергетического комплексов, газоперерабатывающих заводов и предприятий пищевой промышленности.


Технические характеристики оросительных насадок БО-45Н, БО-65Н:


   Модель


         БО-45Н
         БО-65Н
  Тип



капельно-пленочный
капельно-пленочный
  Материал изготовления



ПНД 273-79
ПНД 273-79
  Расположение оболочек в блоке



вертикальное
вертикальное
  Размеры блока (стандартные):







  Длина
мм
1000
1000
  Ширина
мм
500
500
  Высота
мм
500 / 650
500 / 650
  Удельный вес
кг/м3
48.9
24.0
  Макс. распределенная стат. нагрузка
кг/м2

1 650.00

1 500.00

  Интервал рабочих температур
oС
-40 + 60
-40 + 60
  Теплосъем в летний период
oС
до 18
до 18

По желанию Заказчика стандартная длина и ширина блоков может быть изменена.

Хорошие характеристики по максимальной статической нагрузке делают возможным использование нескольких слоев оросителей БО-45Н, БО-65Н, а также их применение в качестве основы для комбинированной оросительной насадки.
Оросители прошли стендовые испытания в ФГУП «НИИ ВОДГЕО». Результаты испытаний используются в программе расчета теплового режима работы градирни.




Галерея товара:
